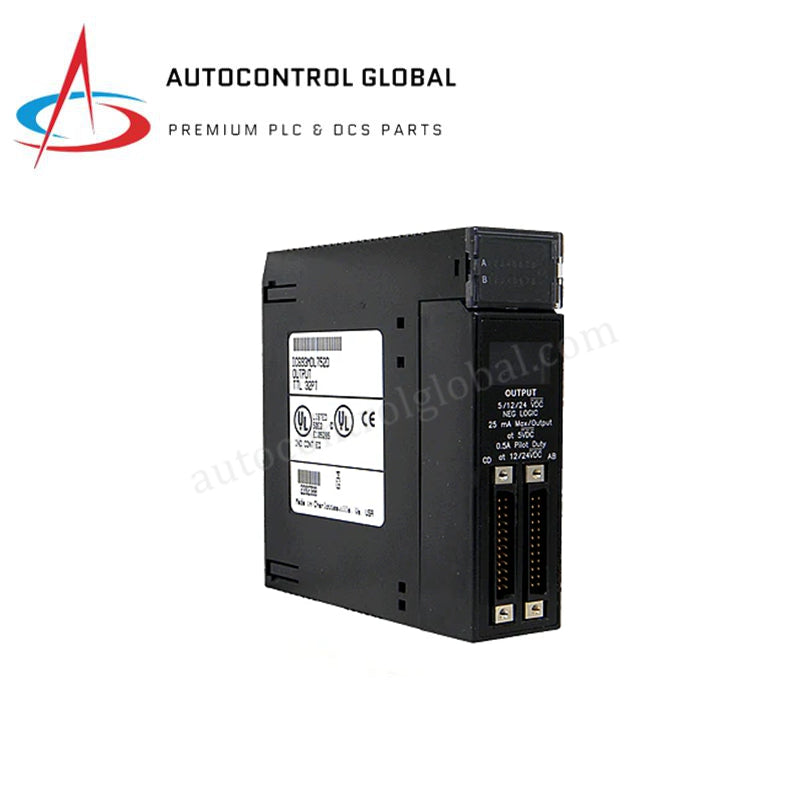

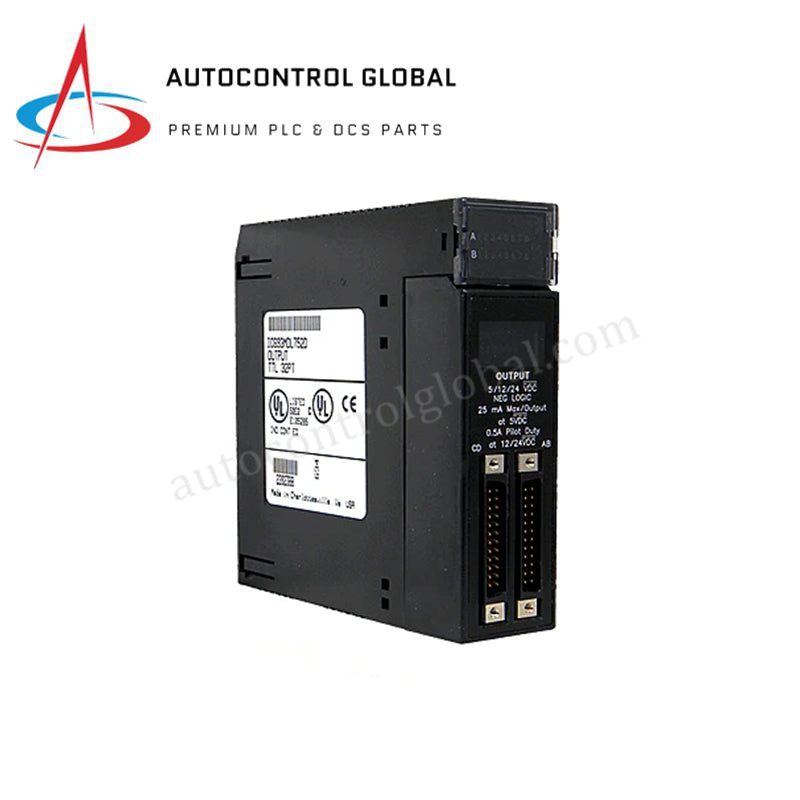

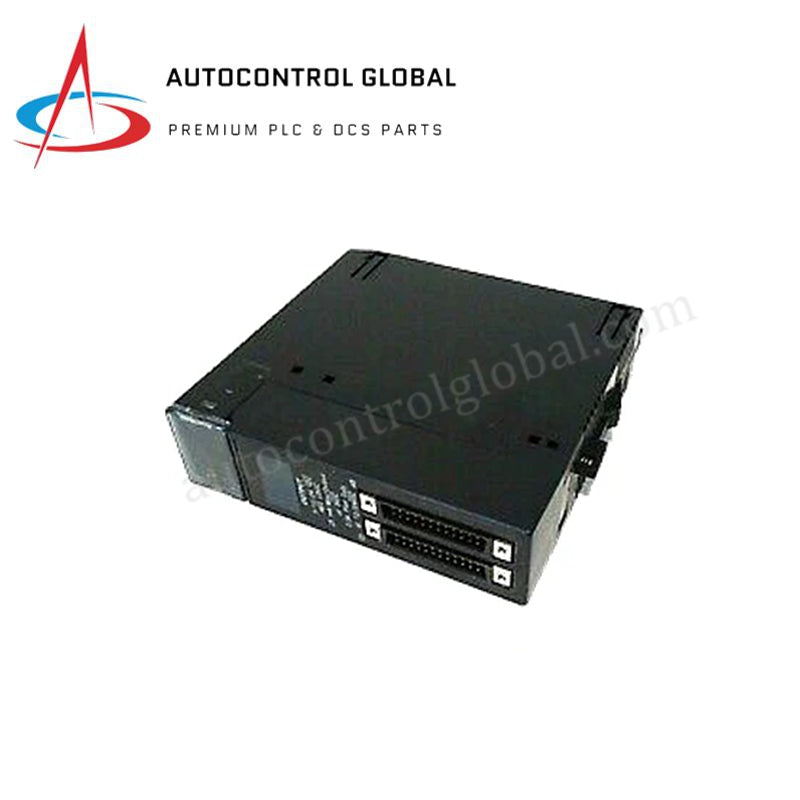

Modul Output IC693MDL753G GE Fanuc | Stok Baru & Asli
Manufacturer: GE Fanuc
-
Part Number: IC693MDL753G
Condition：New with Original Package
Product Type: Modul Output Diskret
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Output Sumber Diskret GE Fanuc IC693MDL753G
Dikonfigurasi untuk pelaksanaan isyarat diskret berketumpatan tinggi dalam persekitaran PLC Siri 90-30, GE Fanuc IC693MDL753G (IC693MDL753 Modul Output Diskret) menyediakan pelaksanaan fizikal/elektrik secara langsung.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC693MDL753G / IC693MDL753 |
| Jenama | GE Fanuc (Emerson Automation) |
| Asal | USA |
| Berat | 0.26 kg (0.56 lbs) |
| Dimensi | 130.0 mm x 152.0 mm x 140.0 mm (5.12 in x 6.0 in x 5.5 in) |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | +5 VDC @ 260 mA arus maksimum pada backplane |
| Jenis Litar Output | Logik Positif (Sumber) |
| Bilangan Saluran | 32 titik output |
| Konfigurasi Kumpulan | 4 kumpulan dengan 8 saluran setiap satu |
| Voltan Output Nominal | 12 hingga 24 VDC |
| Julat Voltan Operasi | 10.2 hingga 28.8 VDC (+20%, -15%) |
| Penarafan Arus per Titik | 0.5 A maksimum |
| Penarafan Arus per Kumpulan | 3.0 A maksimum per pin biasa kumpulan (4.0 A maksimum per modul) |
| Arus Inrush Maksimum | 5.4 A selama 20 ms maksimum |
| Penurunan Voltan Output | 0.3 V maksimum dalam keadaan ON |
| Kebocoran Keadaan Mati Maksimum | 1 mA |
| Latensi Respons Logik | Respons ON: 0.5 ms maksimum; Respons OFF: 2.0 ms maksimum |
| Pengasingan Galvanik | 1500 VDC dari medan ke sisi logik; 250 VDC antara kumpulan dalaman |
Skala Ketumpatan I/O dan Kelajuan Komunikasi Bas Backplane
GE Fanuc IC693MDL753G menampilkan 32 output sumber logik positif berkeadaan pepejal untuk mengembangkan kapasiti sistem fizikal semasa rutin penskalaan ketumpatan I/O yang menyeluruh. Modul ini menggunakan komponen optik dalaman untuk mewujudkan halangan pengasingan galvanik 1500 VDC antara terminal medan luaran dan bas backplane standard Siri 90-30, dengan halangan tambahan 250 VDC yang mengasingkan kumpulan saluran individu. Isyarat arahan digital bergerak melalui seni bina bas dalaman yang sepadan dengan kelajuan komunikasi bas backplane utama, menggerakkan transistor suis dalaman dengan kelewatan penyebaran ON maksimum 0.5 ms untuk mengekalkan penyegerakan deterministik dengan gelung kawalan tempatan.
Soalan Lazim
S: Adakah modul sumber berkeadaan pepejal ini menyokong penggantian komponen hot-swap semasa backplane rangka dihidupkan?
J: Tidak. Infrastruktur Siri 90-30 tidak mempunyai mekanisme penyisipan dan penyingkiran secara langsung. Matikan bekalan kuasa rak induk dan asingkan semua gelung voltan medan 12/24 VDC luaran sebelum mengeluarkan atau memasang modul untuk mengelakkan kerosakan elektrik pada komponen sisi logik.
S: Apakah had elektrik berterusan apabila mengalirkan arus melalui satu kumpulan saluran?
J: Walaupun transistor output individu dinilai untuk mengalirkan sehingga 0.5 A, pin biasa dalaman yang dikongsi mengehadkan aliran arus keseluruhan kepada 3.0 A setiap kumpulan. Profil degradasi terma menetapkan bahawa jumlah disipasi kuasa gabungan merentasi semua 32 saluran tidak boleh melebihi beban kumulatif 4.0 A setiap modul.
Garis Panduan Pemasangan Lapangan
- Pemasangan Trek Plat Asas: Asingkan semua kuasa grid utama. Selaraskan perumahan modul dalam slot pemasangan menegak plat asas 90-30 dan gunakan daya sekata sehingga pin belakang bersambung dengan panel belakang bas. Pastikan mekanisme kunci bawah mengunci ke posisi untuk mengelakkan pergeseran mekanikal.
- Pemasangan Wayar Output Sumber Bersama: Pastikan bekalan medan 12 hingga 24 VDC luaran disambungkan dengan kukuh ke bar terminal bas positif, dengan beban dipasang antara terminal output individu dan pulangan biasa negatif. Elakkan penyambungan longgar yang meningkatkan rintangan litar setempat.
- Mitigasi Voltan Transien: Pasang diod flyback luaran merentasi litar beban induktif seperti gegelung relay DC berterusan atau aktuator solenoid. Langkah penindasan ini melindungi transistor sumber 0.5 A daripada lonjakan induktif terbalik voltan tinggi semasa kitaran suis saluran.
