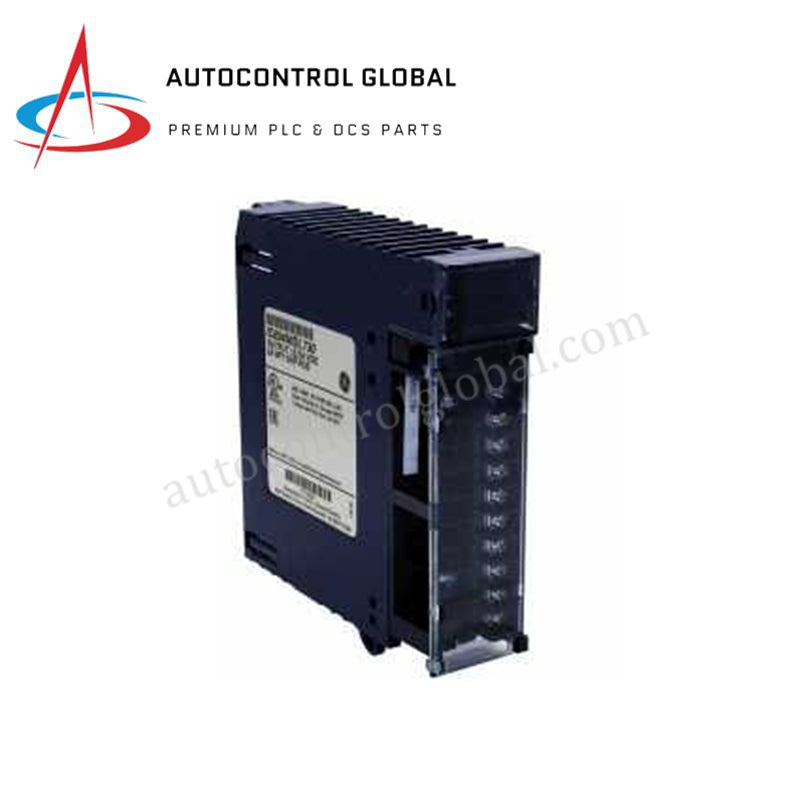

Modul Output IC694MDL730 GE PACSystems RX3i 12-24 VDC
Manufacturer: GE Fanuc
-
Part Number: IC694MDL730
Condition：New with Original Package
Product Type: Modul Output Digital
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Output GE Fanuc IC694MDL730 PACSystems RX3i
GE Fanuc IC694MDL730, yang turut disenaraikan sebagai Modul Output IC694MDL730, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan isyarat diskret dalam platform PACSystems RX3i. Dikonfigurasikan untuk mengawal elemen kawalan luaran seperti kontaktor, solenoid dan penunjuk status, modul satu slot ini menyalurkan arahan backplane pada tahap logik terus kepada keadaan pensuisan output fizikal. Modul ini menyediakan keupayaan pensuisan arus berketumpatan tinggi sehingga 2 A bagi setiap saluran, dengan toleransi voltan output 12-24 VDC (+20%, -15%), serta menggabungkan pengasingan 1500 V AC untuk melindungi logik backplane dalaman daripada gangguan elektrik pada sisi medan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC694MDL730 |
| Jenama | GE Fanuc / Emerson |
| Asal | USA |
| Berat | 0.45 kg (1.00 lbs) |
| Dimensi | Jejak satu slot RX3i standard |
| Suhu Operasi | 0 hingga 60 deg C (32 hingga 140 deg F) |
| Penggunaan Kuasa | 55 mA pada 5 VDC (beban backplane) |
| Kapasiti Output | 8 titik (output pemacu / keadaan pepejal diskret) |
| Julat Voltan Output | 12-24 VDC (+20%, -15%) |
| Arus Output | Maksimum 2 A bagi setiap titik |
| Arus Permulaan | Maksimum 9.4 A bagi setiap 10 ms |
| Voltan Pengasingan | 1500 V AC antara output medan dan logik backplane |
| Masa Respons | Maksimum 2 ms (penghidupan / pematian) |
Kawalan Industri & Integrasi Backplane
IC694MDL730 menyediakan penghalaan isyarat terus melalui bas backplane RX3i, yang menyokong kelajuan komunikasi bas backplane yang tinggi serta pelaksanaan kitaran yang deterministik. Litar output dalaman mengekalkan profil pensuisan fizikal yang pantas dengan kependaman respons maksimum 2 ms, membolehkan pemproses pusat mengekalkan pemasaan yang tepat merentasi titik output. Langkah perlindungan terma dan arus lampau terbina dalam melindungi jejak litar papan semasa lonjakan arus permulaan sementara sehingga 9.4 A, manakala keserasian flash perisian tegar merentasi rangkaian sistem PACSystems RX3i memastikan konfigurasi rak yang seragam dan penskalaan ketumpatan I/O yang boleh dijangka.
Soalan Lazim
S: Bolehkah saluran output IC694MDL730 menahan arus permulaan tinggi daripada beban medan induktif?
J: Ya, setiap saluran output dinilai untuk mengendalikan arus permulaan sementara sehingga 9.4 A selama 10 ms semasa pengujaan beban induktif.
S: Adakah penukaran semasa operasi disokong untuk IC694MDL730 dalam plat asas RX3i yang aktif?
J: Pemasangan atau penanggalan IC694MDL730 mesti dilakukan hanya apabila bekalan kuasa rak dan kuasa litar medan dinyahkuasakan sepenuhnya bagi mengelakkan ralat komunikasi bas backplane dan kerosakan sentuhan.
S: Apakah kependaman respons pensuisan saluran output IC694MDL730?
J: Modul ini melaksanakan perubahan keadaan output dalam masa respons penghidupan dan pematian maksimum 2 ms.
Garis Panduan Pemasangan Medan
- Pemutusan Kuasa: Matikan sepenuhnya kuasa bekalan utama ke rak RX3i dan asingkan semua pendawaian output medan luaran 12-24 VDC sebelum memasang atau menyelenggara modul.
- Penindasan Beban Induktif: Pasang diod flyback luaran atau rangkaian penindasan RC terus merentasi beban induktif seperti gegelung solenoid DC untuk menyerap lonjakan voltan dan memanjangkan jangka hayat litar perkakasan.
- Perlindungan & Penghalaan Kabel: Asingkan talian output arus tinggi daripada pendawaian analog voltan rendah dan komunikasi yang sensitif, serta letakkan konduktor dalam laluan kabel khusus bagi meminimumkan crosstalk dan hingar elektromagnet.
