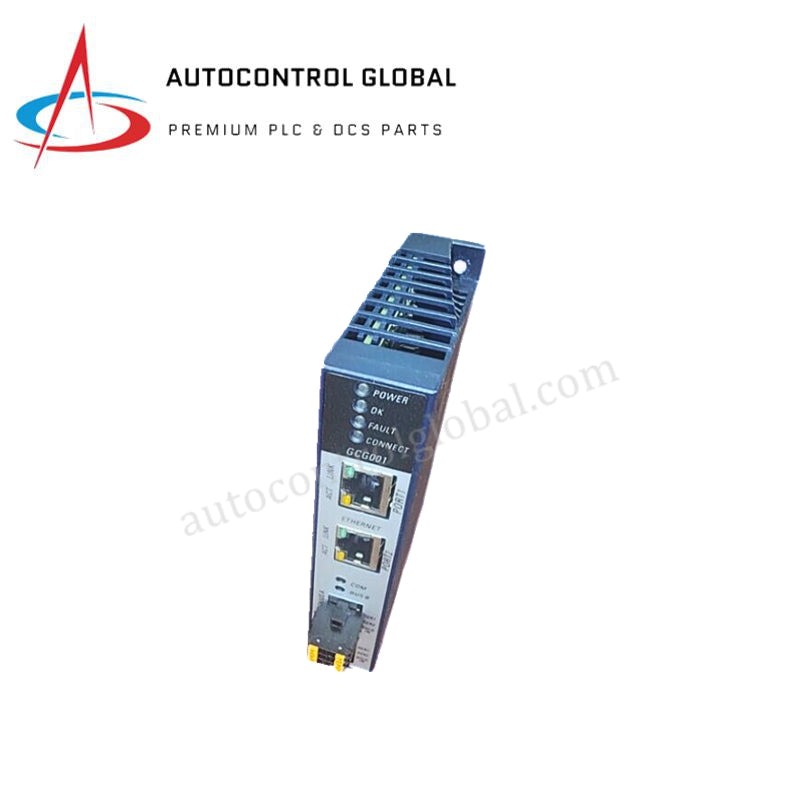

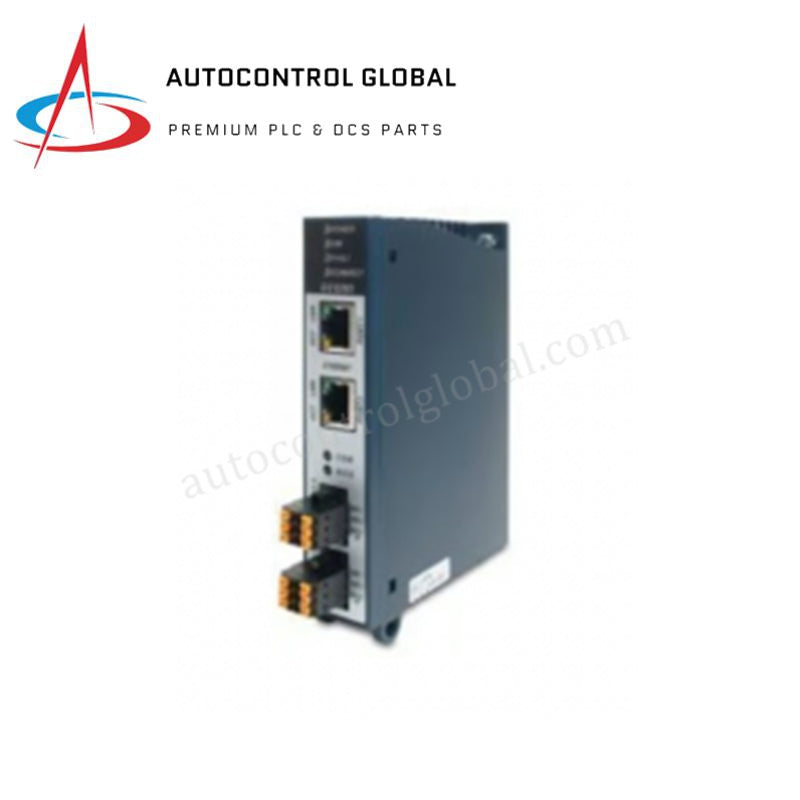

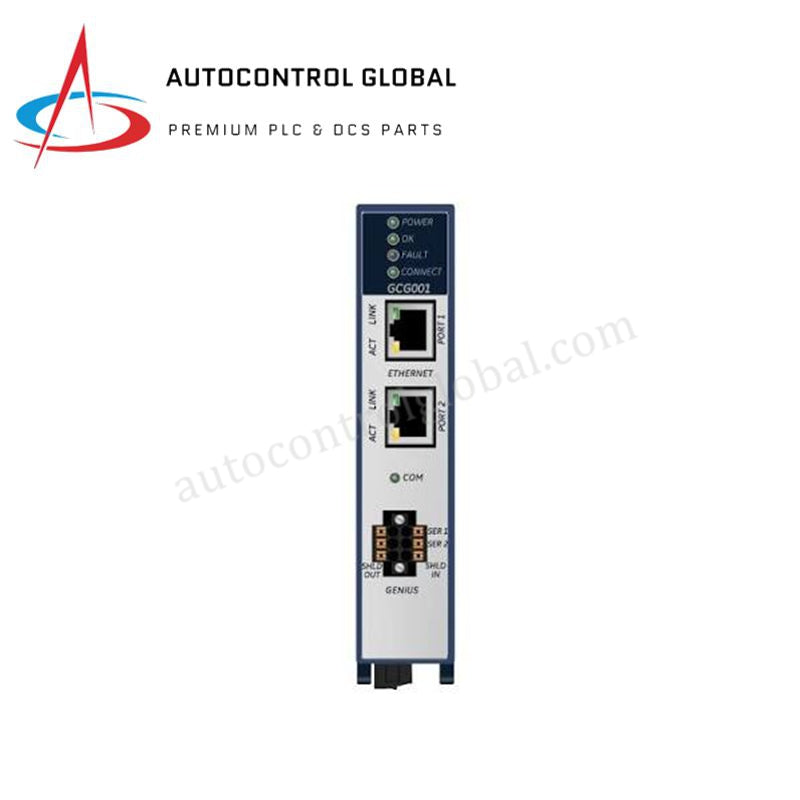

Modul Gerbang GE PACSystems RX3i Genius IC695GCG001
Manufacturer: GE Fanuc
-
Part Number: IC695GCG001
Condition：New with Original Package
Product Type: Modul Gerbang Komunikasi
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Gerbang Komunikasi Genius PACSystems RX3i GE Fanuc IC695GCG001
Dikonfigurasi untuk penterjemahan protokol diskret dalam rangkaian pengawal PACSystems RX3i, GE Fanuc IC695GCG001 (Modul Gerbang Komunikasi Genius IC695GCG) menyediakan pelaksanaan fizikal secara langsung bagi penghalaan data antara rangkaian Ethernet PROFINET dan bas siri Genius lama.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC695GCG001 |
| Jenama | GE Fanuc / Emerson |
| Asal | AS |
| Berat | 0.40 kg (0.88 paun) |
| Dimensi | Saiz modul satu slot RX3i standard |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | Maksimum 0.19 A pada 24 VDC (kadaran bekalan luaran 0.2 A) |
| Antara Muka Fizikal | 2 x port Ethernet RJ45 (10/100 Mbps), 2 x port bas Genius bersiri |
| Kapasiti Peranti | Sehingga 31 peranti atau blok I/O Genius |
| Kelajuan Penghantaran Data I/O | Data input 1024 bait, data output 1024 bait bagi setiap stesen |
| Kelajuan Komunikasi Bas | Genius bersiri: 153.6 Kbps (Standard/Dilanjutkan); Ethernet: 10/100 Mbps |
| Protokol Rangkaian | RTC (Kelas 1 dan 2), RTA, DCP, CL-RPC, LLDP, MRP, SNMP |
| Kadar Pengeluaran Boleh Dikonfigurasi | 2 ms, 4 ms, 8 ms, 16 ms, 32 ms, 128 ms, 256 ms, atau 512 ms |
Kelajuan Komunikasi Bas Plat Belakang dan Keserasian Perisian Tegar
IC695GCG001 menukar paket Ethernet PROFINET berkelajuan tinggi kepada telegram bas Genius, sambil mengekalkan kelajuan komunikasi bas plat belakang merentasi seni bina rak RX3i yang disambungkan. Enjin protokol dalaman memproses data bingkai berkitar dan tidak berkitar sambil mengekalkan keserasian memori kilat perisian tegar dengan CPU PACSystems RX3i, termasuk CPE330, CPE302, CPE305, CPE310, CPU315, CPU320 dan CRU320 yang menjalankan perisian tegar versi 8.15 atau lebih baharu. Port RJ45 dwi melaksanakan Pemulihan Gelung Protokol Lebihan Media (MRP) tanpa menggugurkan isyarat kawalan medan, sekali gus melindungi pertukaran imej memori masa nyata antara blok medan dan pengawal utama.
Soalan Lazim
S: Adakah modul IC695GCG001 menyokong pertukaran semasa panas ketika operasi plat asas RX3i sedang aktif?
J: Ya, modul ini menyokong keupayaan pemasangan dan pengekstrakan semasa panas, membolehkan penggantian fizikal di lapangan tanpa mematikan bekalan kuasa rak utama atau mengganggu pelaksanaan CPU yang aktif pada slot bersebelahan.
S: Berapakah bilangan blok medan Genius yang boleh disambungkan kepada satu modul gerbang IC695GCG001?
J: Modul gerbang ini mengurus sehingga 31 peranti atau blok I/O Genius yang aktif melalui antara muka bersirinya, dengan pemindahan muatan data maksimum sebanyak 1024 bait input dan 1024 bait output.
Garis Panduan Pemasangan Lapangan
Pastikan kuasa medan utama dan kuasa plat belakang telah disahkan sebelum memasukkan atau menanggalkan perkakasan. Pasang modul IC695GCG001 ke dalam mana-mana slot I/O universal standard pada rak PACSystems RX3i, dengan memastikan cangkuk belakang atas dan bawah terpasang kukuh pada slot plat belakang sebelum menolak modul ke dalam untuk mengunci pin penyambung. Sambungkan kabel Ethernet medan ke port RJ45 dwi menggunakan kabel Cat5e atau Cat6 berperisai, dan kemaskan kabel melalui gelung pengikat terbina dalam untuk mengelakkan tegasan fizikal. Sambungkan pendawaian bas bersiri Genius pada sambungan terminal khusus, dengan memastikan perintang penamat yang betul dipasang pada kedua-dua hujung fizikal talian utama bersiri untuk mengekalkan penolakan hingar.
