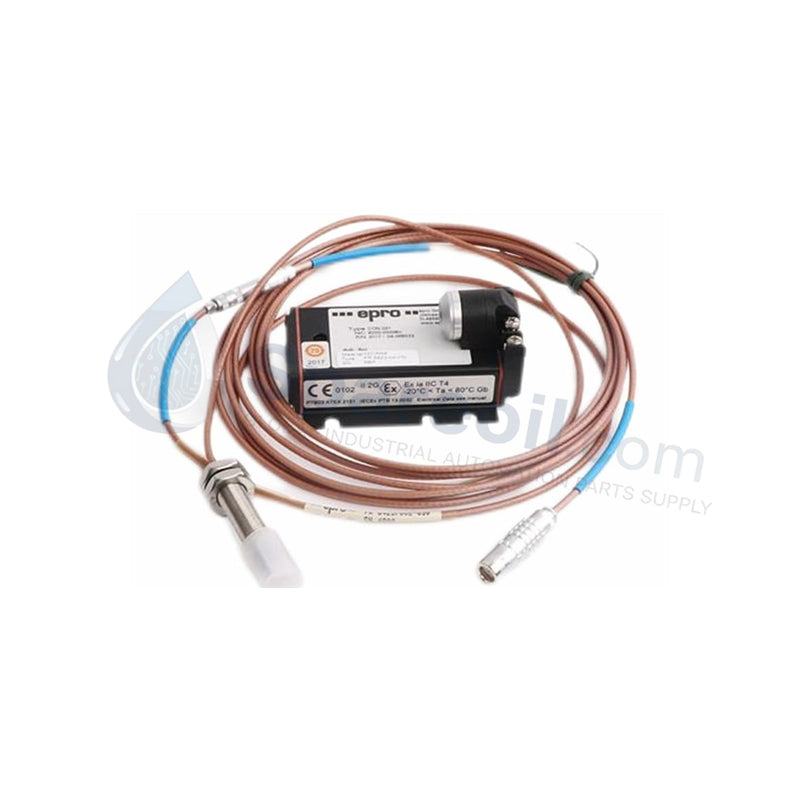

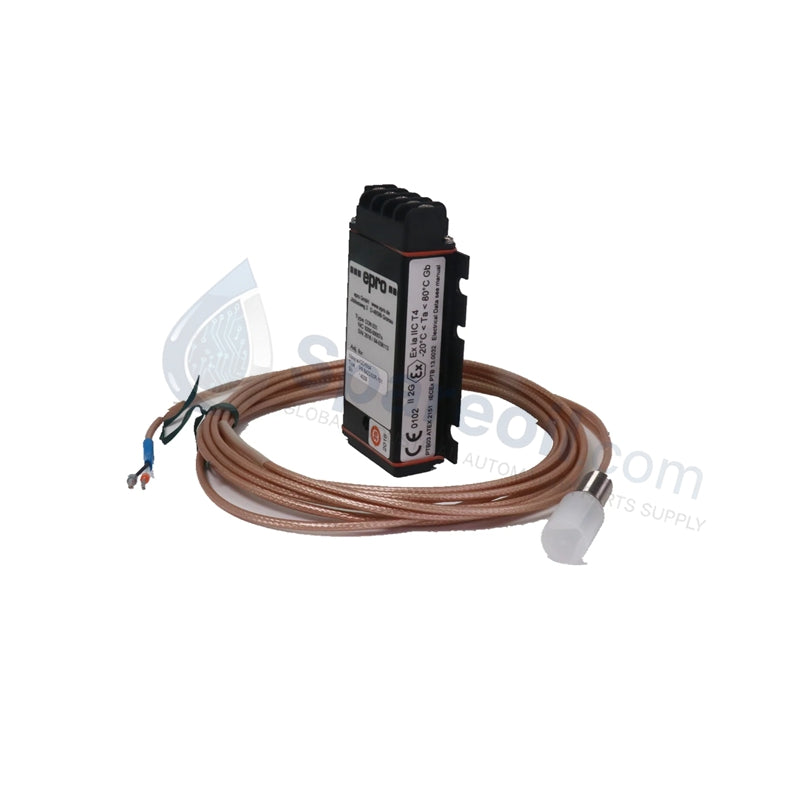

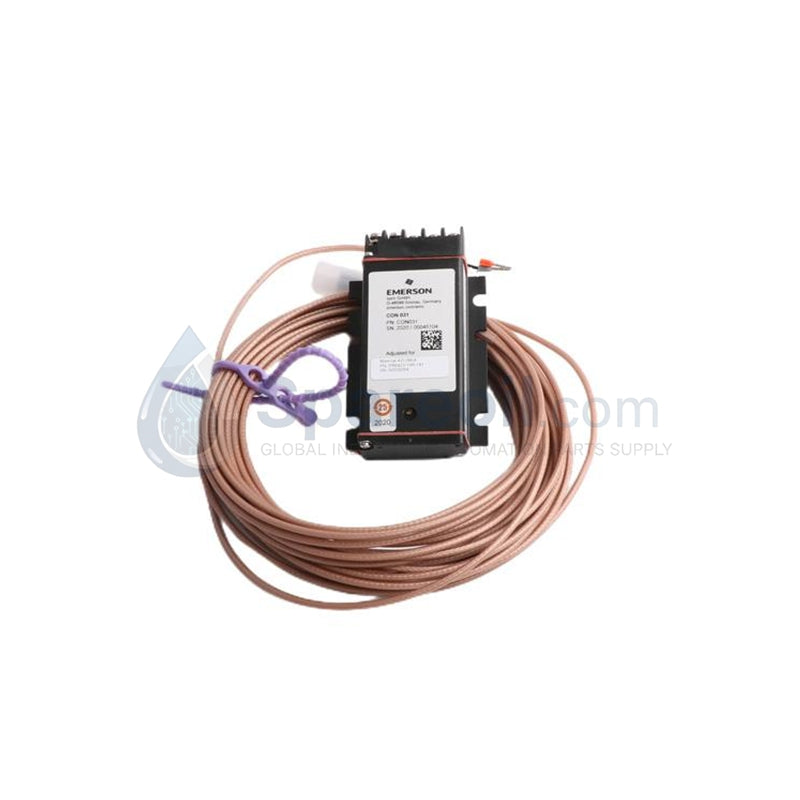

PR6423/10R-131+CON031 Sensor Pemindahan Arus Eddy Emerson

Emerson PR6423/10R-131 + CON031 Sensor Gerakan Arus Eddy

Disediakan untuk pemantauan rotor yang tepat, Emerson PR6423/10R-131 (PR6423/10R-131 Sensor Arus Eddy) menyediakan pelaksanaan fizikal langsung pengukuran pergerakan aci tanpa sentuhan dan getaran dalam sistem TSI.

Spesifikasi Perkakasan

Pemantauan mekanikal dan penskalaan probe arus eddy

Sistem sensor PR6423/10R-131 menggunakan diameter hujung 8 mm untuk mengesan pergerakan aci dalam julat linear 2 mm. Untuk memastikan analisis dinamik rotor yang tepat, penskalaan probe mesti disahkan semasa pemasangan sistem agar selari dengan sensitiviti 8 V/mm. Semasa kalibrasi, juruteknik mesti mengesahkan bahawa jurang pusat nominal 1.5 mm dikekalkan untuk mengelakkan ketepuan isyarat. Pengesahan voltan jurang terhadap garis asas -10 VDC khusus sistem diperlukan untuk memastikan lineariti isyarat. Selain itu, apabila beberapa sensor PR6423 dipasang berdekatan, orientasi yang teliti diperlukan untuk mengurangkan masalah penindasan gangguan silang isyarat yang boleh merosakkan kualiti set data getaran yang diukur.

Soalan Lazim

S: Adakah pemasangan sensor boleh dibaiki di lapangan jika kabel 10 m rosak?

J: Tidak, kabel dan pemasangan probe dikalibrasi sebagai satu unit bersepadu. Kerosakan pada kabel atau penyambung memerlukan penggantian keseluruhan pemasangan probe dan kabel untuk mengekalkan impedans sistem dan ketepatan pengukuran.

S: Bolehkah hujung sensor menahan sentuhan langsung dengan aci sasaran?

J: Sensor PR6423 adalah peranti tanpa sentuhan. Walaupun hujung PEEK dan perumahan keluli tahan karat adalah kukuh secara mekanikal, sentuhan langsung dengan aci yang berputar akan menyebabkan kehausan fizikal, kerosakan struktur pada sensor, dan kemungkinan penurunan isyarat output 8 V/mm.

Garis Panduan Pemasangan di Lapangan

• Konfigurasi Pemasangan: Pasang sensor secara terbalik menggunakan benang M10 atau 3/8”-24 ke dalam perumahan mesin. Pastikan hujung probe dipasang tegak lurus ke permukaan sasaran keluli ferromagnetik (AISI 4140).
• Pengesahan Jurang: Gunakan pengukur feeler yang dikalibrasi untuk menetapkan jurang udara awal pada 0.5 mm semasa pemasangan. Pantau voltan output untuk memastikan isyarat statik berkorelasi dengan pusat julat pengukuran linear 2 mm.
• Penghalaan Kabel: Lindungi kabel berperisai 10 m daripada geseran mekanikal dan zon suhu tinggi melebihi 150 darjah C. Lalui kabel melalui saluran instrumen berdedikasi dan berpenyambung bumi untuk mengelakkan gangguan elektromagnet.
• Integriti Sistem: Sahkan semua sambungan ke penukar CON031 bersih dan ketat. Dalam pemasangan kawasan berbahaya, pastikan halangan keselamatan intrinsik disambungkan dengan betul dan laluan pembumian mematuhi dokumentasi ATEX/IECEx khusus tapak.
