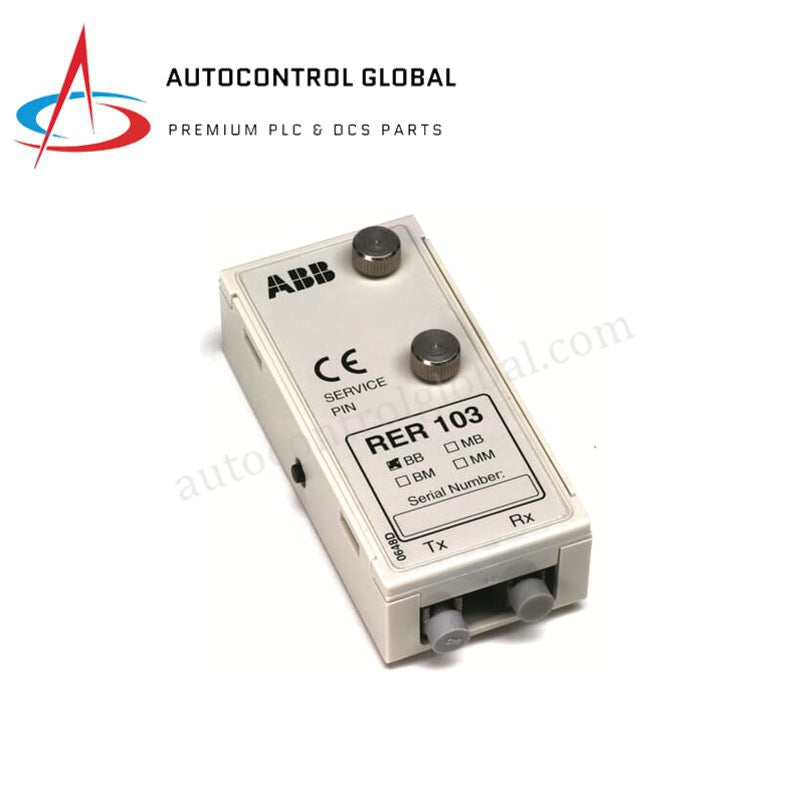

RER 103 ABB SPA/LON/IEC 60870-5-103 Antara Muka Optik ke RS-485

Gambaran Produk

ABB RER103 (termasuk varian RER103-MM) berfungsi sebagai penyelesaian dua tujuan dalam keluarga perlindungan Relion®. Ia berfungsi terutamanya sebagai antara muka sambungan bas serbaguna yang menghubungkan komunikasi antara peranti perlindungan dan sistem kawalan. Unit 100% baru, asli ini menukar isyarat optik dari bas SPA, LON®, atau IEC 60870-5-103 kepada isyarat elektrik RS-485 yang serasi dengan peralatan siri RE500. Selain komunikasi, platform RER103 menyediakan perlindungan voltan dan frekuensi yang kukuh, melindungi aset penting stesen janakuasa daripada lebihan voltan, kekurangan voltan, dan penyimpangan frekuensi.

Spesifikasi Teknikal

Kelebihan Kejuruteraan

• Interoperabiliti Protokol: RER103 menghapuskan silo komunikasi dengan menukar isyarat optik lama kepada isyarat elektrik RS-485 moden. Ini membolehkan peralatan siri RE500 lama berkomunikasi dengan lancar dengan seni bina stesen janakuasa digital moden melalui IEC 61850.

• Topologi Rangkaian Fleksibel: Jurutera boleh menggunakan modul ini dalam topologi bintang atau gelung. Fleksibiliti ini memudahkan pengembangan sistem dan membolehkan penghalaan kabel yang disesuaikan dalam persekitaran suis yang kompleks.

• Keadaan Idle Boleh Dikonfigurasi: Keadaan idle talian yang boleh dipilih (Cahaya hidup/mati) memberikan kawalan tepat ke atas prestasi gentian optik. Ciri ini mengelakkan pencetus isyarat palsu dan memastikan pautan komunikasi memenuhi keperluan khusus peranti hos.

• Ketahanan Persekitaran Ekstrem: Dengan julat suhu operasi yang luas dari -40°C hingga +70°C, modul ini berfungsi dengan baik dalam kabinet industri tanpa penyaman udara. Litar penyeliaan kendiri sentiasa memantau kesihatan perkakasan dalaman, secara automatik mencetuskan log kesilapan untuk meminimumkan masa henti sistem.

• Pemasangan Pantas: Reka bentuk penyambung D-sub plug-in yang padat membolehkan integrasi segera ke dalam peranti hos tanpa pengkabelan semula yang rumit, mengurangkan kos buruh semasa peningkatan stesen janakuasa dengan ketara.

Soalan Lazim

• Adakah RER103 memerlukan perisian khusus untuk konfigurasi?

  Ya. Anda mesti menggunakan perisian ABB PCM600 untuk semua parameterisasi, penyediaan komunikasi, dan pemetaan fungsi perlindungan. Pastikan anda memasang Pakej Kesambungan terkini untuk siri RER103.

• Apakah perbezaan antara tetapan keadaan idle "Cahaya" dan "Gelap"?

  Keadaan idle talian yang boleh dipilih menentukan sama ada pemancar optik kekal aktif (cahaya) atau tidak aktif (gelap) apabila tiada data dihantar. Anda mesti mengkonfigurasi ini supaya sesuai dengan keperluan stesen induk atau peranti seterusnya dalam gelung untuk mengekalkan integriti pautan.

• Bolehkah modul ini ditukar ganti semasa operasi?

  Walaupun reka bentuk plug-in memudahkan penggantian, ABB mengesyorkan mematikan peranti hos atau rak I/O tertentu sebelum pemasangan untuk memastikan pin D-sub bersambung tanpa arka elektrik sementara.

• Adakah RER103-MM serasi dengan gentian multi-mod?

  Penamaan "MM" biasanya menunjukkan keserasian dengan gentian optik Multi-Mod. Modul ini mengoptimumkan kekuatan isyarat untuk gentian kaca multi-mod standard yang biasa digunakan dalam persekitaran stesen janakuasa dalaman.
