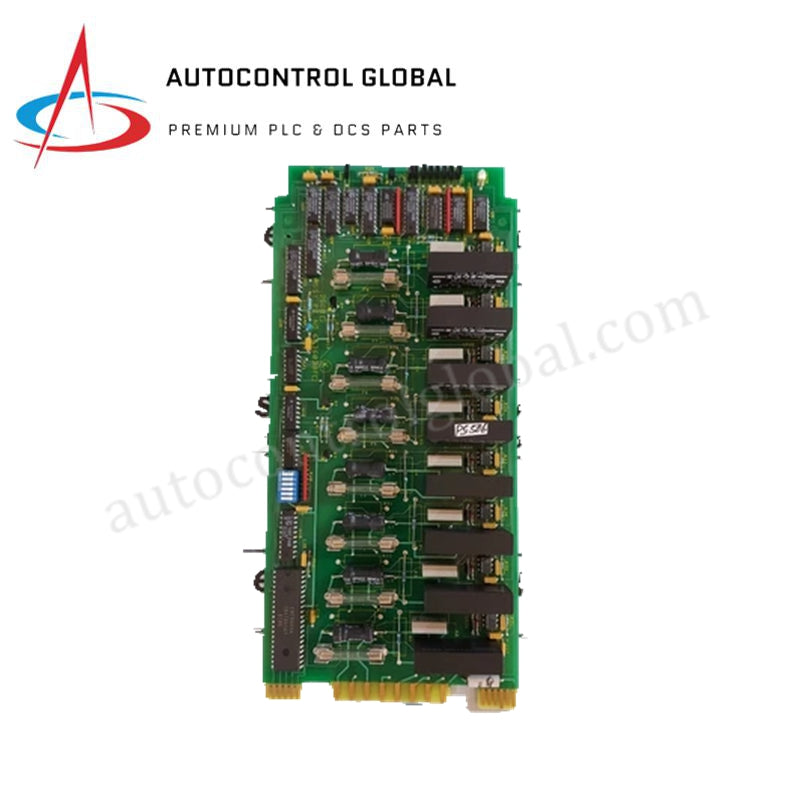

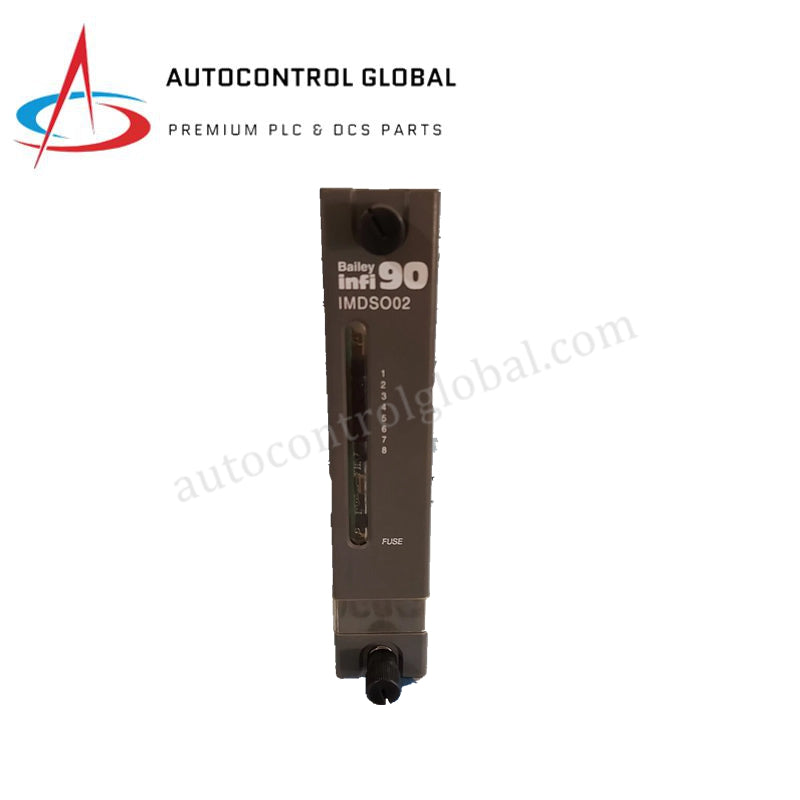

ABB IMDSO02 Bộ xuất tín hiệu số phụ cho Symphony Harmony

Mô Tả Sản Phẩm

Giao Diện Điều Khiển Rời Tốc Độ Cao

 IMDSO02 (Mẫu: IMDSO02) là mô-đun đầu ra số hiệu suất cao được thiết kế đặc biệt cho Hệ Thống Điều Khiển Phân Tán ABB Bailey INFI 90 (DCS) và nền tảng Symphony Harmony. Mô-đun này cung cấp giao diện quan trọng cần thiết cho hệ thống điều khiển để điều khiển các thiết bị trường rời rạc, bao gồm bộ truyền động, rơ-le trung gian và đèn báo trạng thái. Được thiết kế cho việc chuyển mạch tốc độ cao và độ tin cậy cấp công nghiệp,  IMDSO02 (Mã Số: IMDSO02) hoạt động như một thiết bị thay thế trực tiếp hoặc mở rộng cho các hệ thống Bailey cũ, đảm bảo tuổi thọ hệ thống mà không cần cấu hình lại logic.

Thông Số Kỹ Thuật Chi Tiết

 IMDSO02 (IMDSO02) có tám kênh độc lập sử dụng cách ly quang để bảo vệ bus điều khiển trung tâm khỏi các xung điện trường bên ngoài.

• Nhà Sản Xuất: ABB / Bailey

• Loại Mô-đun: Mô-đun Nô lệ Đầu ra Số (DO)

• Mã Số: IMDSO02

• Kiến Trúc Hệ Thống: INFI 90 / Symphony Harmony DCS

• Số Kênh: 8 Đầu Ra Transistor Độc Lập

• Cấu Hình Đầu Ra: PNP Nguồn (Đầu Ra Cấp Nguồn)

• Điện Áp Tải Danh Định: 24 VDC

• Dòng Điện Định Mức: 2.0 A mỗi kênh (3.0 A Đỉnh Tăng Dột Biến)

• Tốc Độ Chuyển Mạch: Bật: 50 μs / Tắt: 100 μs

• Tần Số Chuyển Mạch: Lên đến 100 Hz

• Cách Ly: Cách ly quang lên đến 2500 VAC (Từ Kênh đến Bus)

• Bảo Vệ: Bảo vệ ngắn mạch tích hợp và giảm xung 600W

• Chẩn Đoán: Đèn LED mặt trước hiển thị nguồn, lỗi và trạng thái kênh

• Giao Tiếp: Giao diện Bus gốc; hỗ trợ tích hợp Modbus RTU

• Nhiệt Độ Hoạt Động: -30 °C đến +60 °C

• Kích Thước: 17.8 cm x 5.1 cm x 30.5 cm (khoảng 7.0 x 2.0 x 12.0 in)

• Trọng Lượng Tịnh: 0.5 kg (1.1 lbs)
