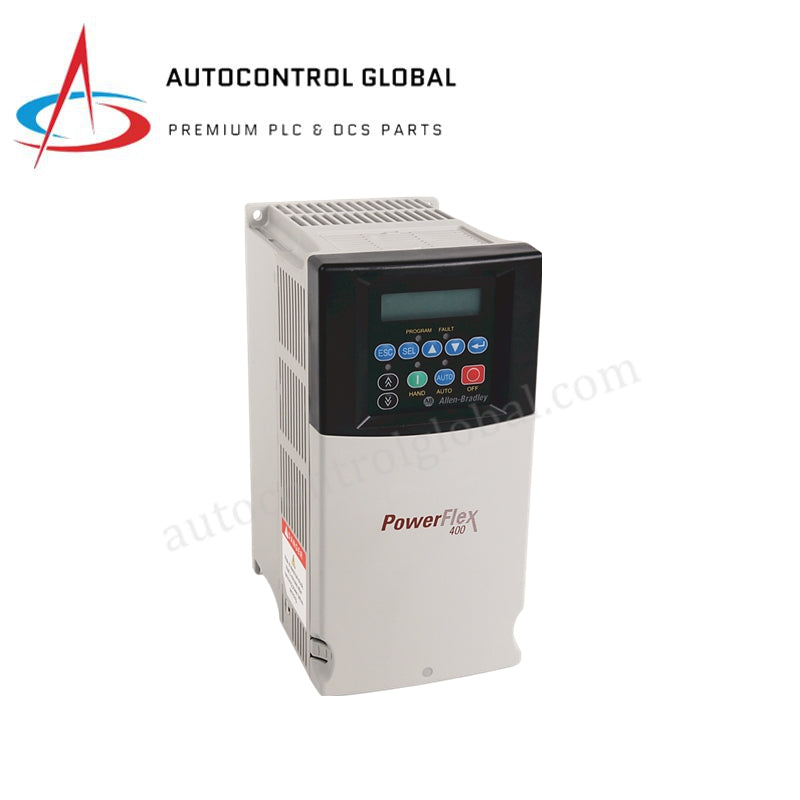

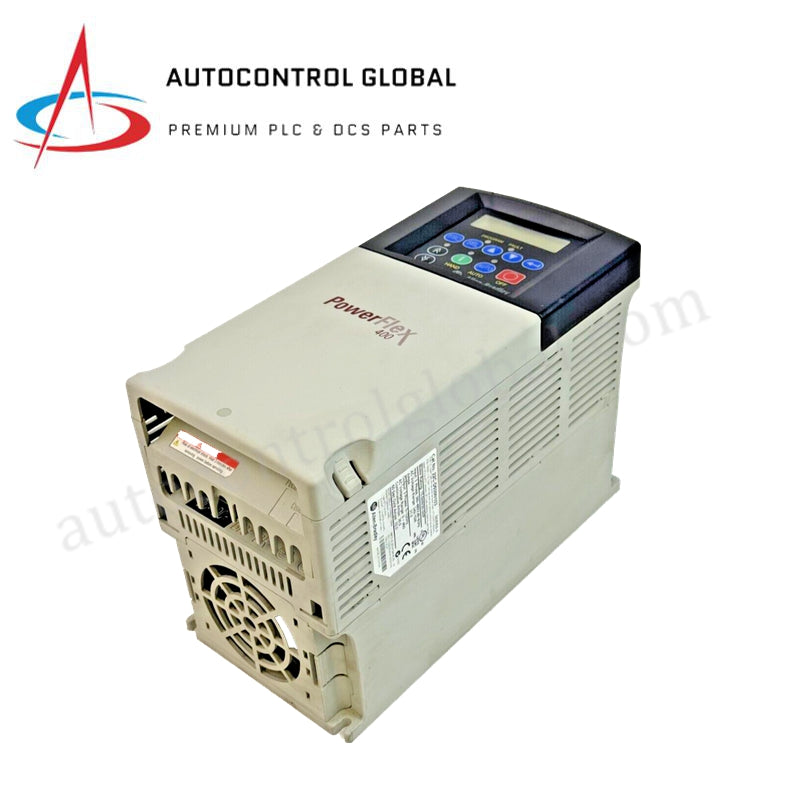

Bộ điều khiển động cơ xoay chiều Allen-Bradley PowerFlex 400 22C-D030N103 30 Ampe

Allen-Bradley 22C-D030N103 Biến tần PowerFlex 400 AC 15kW 20HP 480V

Mô tả sản phẩm

 22C-D030N103 (22C-D030N103) là một biến tần tần số biến đổi (VFD) chuyên dụng thuộc dòng PowerFlex 400 của Allen-Bradley, được thiết kế đặc biệt cho các ứng dụng quạt và bơm trong thương mại và công nghiệp. Biến tần khung C này được tối ưu cho các hệ thống điều hòa không khí và quản lý chất lỏng có yêu cầu cao, cung cấp dòng điện đầu ra mạnh mẽ 30 Ampe để điều khiển động cơ cảm ứng ba pha có công suất lên đến 15 kW (20 HP) ở điện áp 480V AC.

Được thiết kế để tích hợp liền mạch vào các môi trường tự động hóa tòa nhà và điều khiển quy trình,  22C-D030N103 (22C-D030N103) bao gồm giao tiếp RS-485 tích hợp và bộ điều khiển PID bên trong. Những tính năng này cho phép điều chỉnh áp suất và lưu lượng chính xác mà không cần bộ điều khiển ngoài bổ sung. Vỏ bảo vệ IP20 / NEMA loại mở được thiết kế để lắp đặt trong tủ sạch, đảm bảo quản lý nhiệt hiệu quả thông qua làm mát bằng không khí cưỡng bức.

Thông số kỹ thuật chi tiết

 22C-D030N103 được chế tạo theo các tiêu chuẩn kỹ thuật sau (Lưu ý: Công suất được điều chỉnh dựa trên khả năng dòng điện 30A):

• Nhà sản xuất: Allen-Bradley (Rockwell Automation)

• Mã sản phẩm: 22C-D030N103

• Dòng sản phẩm: PowerFlex 400

• Kích thước khung: Khung C

• Điện áp đầu vào: 342–528V AC (480V danh định), 3 pha

• Dòng điện đầu ra: 30 Ampe

• Công suất định mức (Chế độ làm việc bình thường): 15 kW / 20 HP

• Tiêu chuẩn vỏ bảo vệ: IP20 / NEMA loại mở (Lắp trên bảng điều khiển)

• Giao diện người dùng: Bàn phím cố định và màn hình hiển thị trạng thái LED

• Giao tiếp: Tích hợp RS-485 (Modbus RTU, Metasys N2, P1 FLN)

• Điều khiển logic: Điện áp trên tần số (V/Hz)

• Đầu vào tương tự: Hai (2) đầu vào; 0-10V DC hoặc 4-20mA (Cách ly)

• Đầu ra tương tự: Một (1) đầu ra; 0-10V DC hoặc 4-20mA

• Đầu vào số: Bảy (7) đầu vào (Có thể lập trình)

• Đầu ra rơ le: Hai (2) rơ le loại C

• Lọc nhiễu điện từ: Không lọc (Không đạt chuẩn CE nếu không có bộ lọc ngoài)

• Trọng lượng: 14.00 lbs (6.35 kg)

Tính năng hiệu suất chính

• Phần mềm chuyên dụng cho điều hòa không khí: Bao gồm các chức năng đặc biệt như "Purge" (Chế độ ưu tiên cho lính cứu hỏa), "Chế độ ngủ" để tiết kiệm năng lượng khi nhu cầu thấp, và "Bỏ qua tần số" để tránh cộng hưởng cơ học.

• Điều khiển PID tích hợp: Cho phép biến tần duy trì áp suất hoặc lưu lượng ổn định bằng cách điều chỉnh tốc độ động cơ dựa trên phản hồi từ cảm biến 4-20mA.

• Khởi động bay: Cho phép biến tần khởi động mượt mà động cơ đang quay sẵn (ví dụ: quạt quay do gió ngược) mà không bị ngắt do quá dòng.

• Tùy chọn kết nối: RS-485 tích hợp cho phép kết nối trực tiếp với các giao thức tự động hóa tòa nhà phổ biến như Johnson Controls Metasys N2 và Siemens P1-FLN.

• Điều khiển động cơ phụ trợ: Hỗ trợ tính năng "Động cơ phụ trợ" để điều khiển tối đa hai động cơ khởi động trực tiếp bổ sung nhằm hỗ trợ trong các giai đoạn nhu cầu cao.
