32 Kênh Logic Dương | GE Fanuc 90-30 IC693MDL754（bản sao）
Manufacturer: GE Fanuc
-

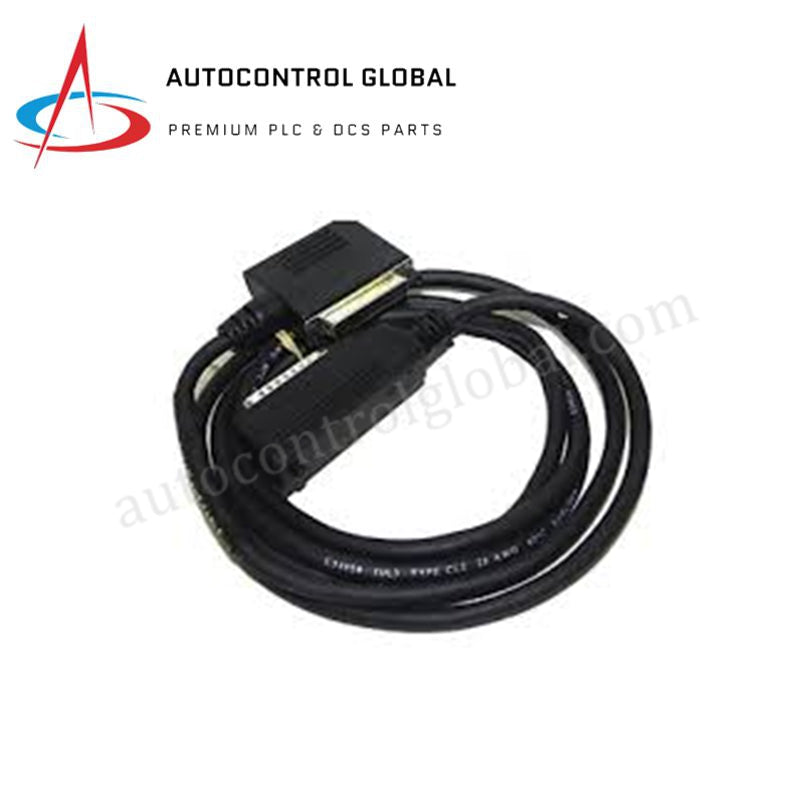

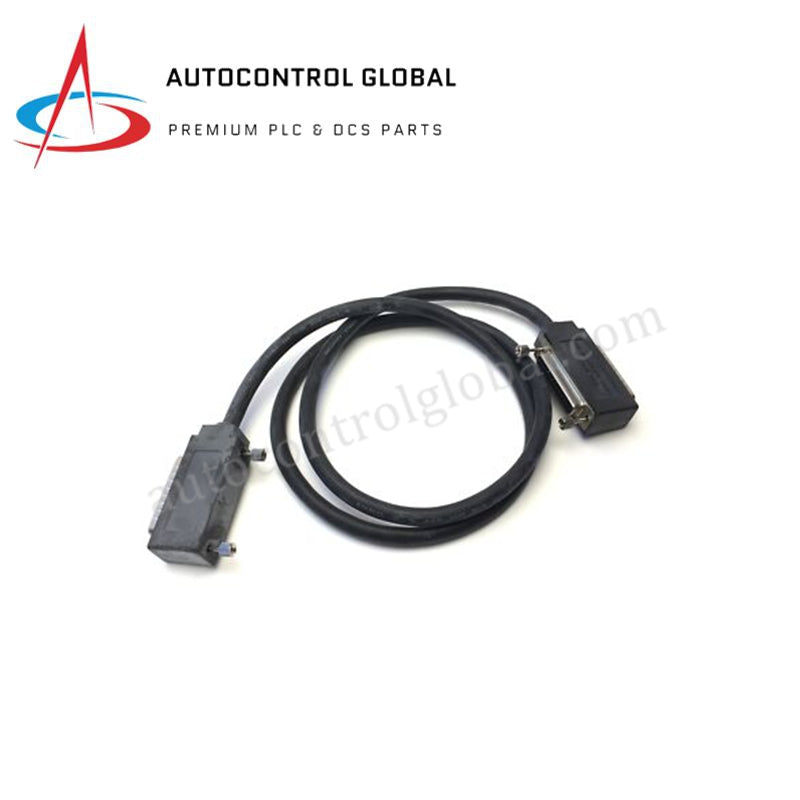

Part Number: IC693CBL300
Condition：New with Original Package
Product Type: Mô-đun Đầu ra Rời rạc
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Tổng Quan Sản Phẩm
GE Fanuc IC693MDL754 cung cấp điều khiển kỹ thuật số mật độ cao cho nền tảng PLC Series 90-30. Module 100% Mới Nguyên Bản này cung cấp 32 điểm đầu ra độc lập, thiết kế cho các ứng dụng logic dương 12/24V DC (nguồn cấp). Bằng cách hợp nhất 32 kênh vào một khe cắm duy nhất, IC693MDL754 tối đa hóa hiệu quả giá đỡ và giảm tổng yêu cầu phần cứng cho các dự án tự động hóa quy mô lớn. Nó hoạt động như giao diện chính để điều khiển các solenoid loại nguồn, rơ le, bảng chỉ báo và các bộ truyền động DC khác trong môi trường công nghiệp hiệu suất cao.
Thông Số Kỹ Thuật
| Tính Năng | Chi Tiết Kỹ Thuật |
| Mã Số Model | IC693MDL754 / IC693MDL754-BC |
| Loại Đầu Ra | DC rời rạc (Logic Dương/Nguồn cấp) |
| Số Điểm | 32 Kênh (4 nhóm mỗi nhóm 8 điểm) |
| Điện Áp Hoạt Động | 12/24 Volt DC (Danh định) |
| Dòng Điện Đầu Ra | 0.75 Ampe mỗi điểm (Tối đa) |
| Dòng Điện Tối Đa mỗi Nhóm | 3 Ampe (Nhóm 8 điểm) |
| Cách Ly | 1500V giữa phía trường và phía logic |
| Thời Gian Phản Hồi | 2 ms (Tối đa) |
| Dòng Điện Backplane | 260 mA từ Bus +5V (Điển hình) |
| Nhiệt Độ Hoạt Động | 0 đến +60 °C (32 đến 140 °F) |
| Đèn Báo Trạng Thái | 32 đèn LED màu xanh lá (Giám sát trạng thái điểm) |
Lợi Ích Kỹ Thuật
-
Mật Độ I/O Vượt Trội: Kiến trúc 32 điểm của IC693MDL754 gấp đôi dung lượng của các module 16 điểm tiêu chuẩn. Điều này cho phép kỹ sư điều khiển các mảng bộ truyền động lớn trong khi vẫn giữ kích thước tủ điều khiển nhỏ gọn, giảm đáng kể chi phí trên mỗi điểm I/O.
-
Độ Tin Cậy Đầu Ra Nguồn Cấp: Là module logic dương, nó cấp dòng điện cho tải từ đường điện DC dương. Cấu hình công nghiệp tiêu chuẩn này đơn giản hóa việc đi dây cho các cảm biến và bộ truyền động đạt chuẩn an toàn hiện đại, đảm bảo tương thích với các tiêu chuẩn điện toàn cầu.
-
Khả Năng Tải Mạnh Mẽ: Mỗi điểm chịu được dòng lên đến 0.75 Ampe, vượt quá khả năng của nhiều module mật độ cao khác. Dung lượng dư này cho phép module điều khiển các solenoid lớn hơn và đèn chỉ báo đa tầng mà không cần rơ le trung gian.
-
Bảo Vệ Toàn Diện Từ Trường Đến Logic: Cách ly quang học tiên tiến (1500V) tạo ra rào chắn an toàn giữa dây điện phía trường và CPU PLC. Thiết kế này ngăn chặn các sự cố điện áp tăng vọt hoặc chập mạch ở trường lan truyền trở lại bộ xử lý chính hoặc các module lân cận.
-
Chẩn Đoán Thời Gian Thực Tiên Tiến: Module có 32 đèn LED trạng thái riêng biệt trên bảng điều khiển trước. Các đèn này cho phép đội ngũ bảo trì kiểm tra nhanh trạng thái đầu ra, xác định lỗi tín hiệu tại hiện trường mà không cần giám sát phần mềm trực tuyến.
Câu Hỏi Thường Gặp
-
Làm thế nào để đấu dây đầu cuối mật độ cao trên IC693MDL754?
IC693MDL754 thường yêu cầu đầu nối 36 chân mật độ cao hoặc bộ cáp đi dây sẵn (như dòng IC693CBL). Điều này đảm bảo đi dây gọn gàng, có tổ chức, phù hợp với 32 tín hiệu đầu ra và các đường chung nguồn tương ứng.
-
Module này có hỗ trợ cảm biến "Logic Âm" không?
Không. Đây là module Logic Dương (Nguồn cấp). Nếu bộ truyền động hiện trường của bạn yêu cầu tín hiệu chuyển mạch mass (Sinking), bạn phải chọn module logic âm như IC693MDL751 để đảm bảo mạch hoàn chỉnh đúng cách.
-
Nếu vượt quá giới hạn 3 Ampe mỗi nhóm thì sao?
Vượt quá giới hạn dòng điện nhóm có thể gây quá nhiệt cục bộ và kích hoạt bảo vệ nhiệt nội bộ hoặc làm hỏng module. Luôn phân bổ tải dòng cao sang các nhóm khác nhau để giữ trong giới hạn 3A mỗi nhóm và 0.75A mỗi điểm.
