Module Đầu Ra GE Fanuc IC693MDL742J | Hàng Mới & Chính Hãng
Manufacturer: GE Fanuc
-
Part Number: IC693MDL742J
Condition：New with Original Package
Product Type: Mô-đun Đầu ra Kỹ thuật số
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

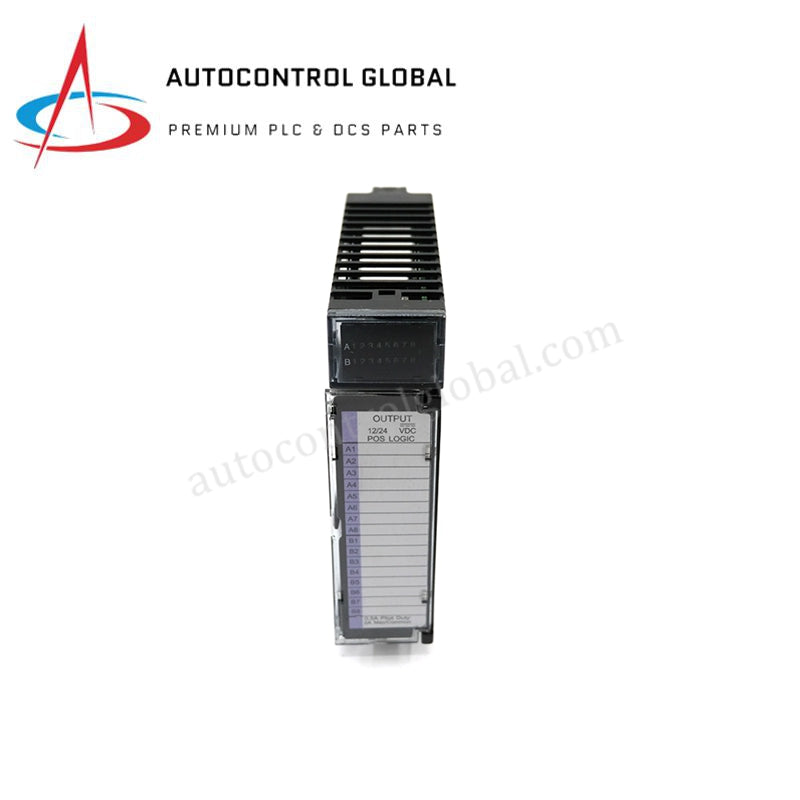

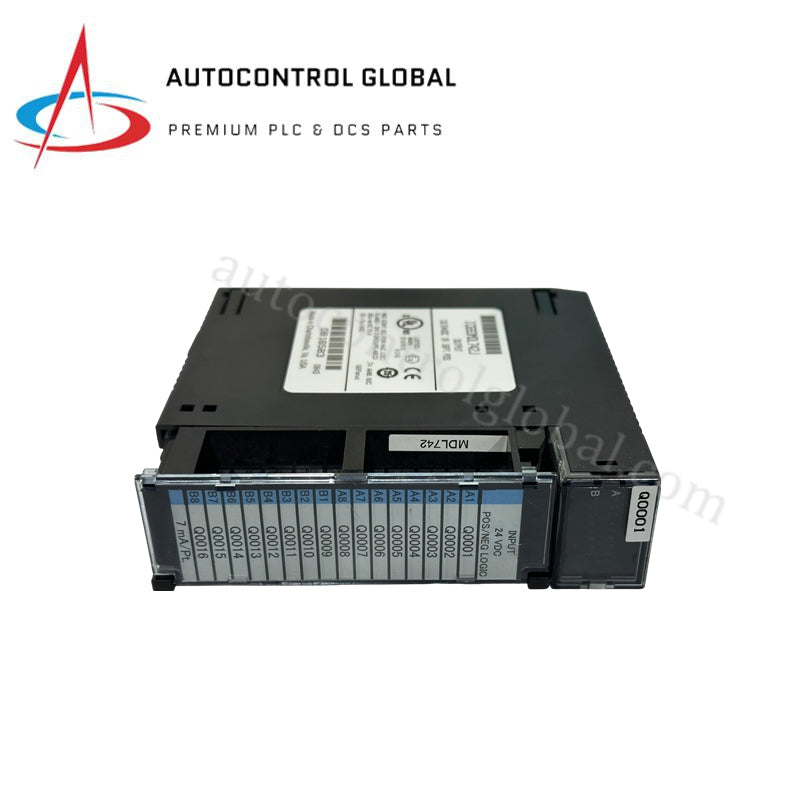

GE Fanuc IC693MDL742J Series 90-30 PLC
GE Fanuc IC693MDL742J, còn được gọi là GE Fanuc IC693MDL742 Mô-đun Đầu ra Kỹ thuật số, hoạt động như một thành phần phần cứng chuyên dụng để thực thi thiết bị hiện trường trong mạng nền tảng PLC Series 90-30.
Thông số kỹ thuật phần cứng
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Mẫu mã | IC693MDL742J |
| Thương hiệu | GE Fanuc |
| Xuất xứ | Hoa Kỳ |
| Trọng lượng | 0,85 kg |
| Kích thước | 160 mm x 100 mm x 45 mm |
| Nhiệt độ hoạt động | 0 đến +60 độ C |
| Tiêu thụ điện năng | 130 mA (từ bus logic 5 VDC trên backplane) |
| Kênh đầu ra | 16 đầu ra (loại nguồn) |
| Cấu hình | 2 nhóm, mỗi nhóm 8 kênh |
| Điện áp đầu ra định mức | 12/24 VDC |
| Phạm vi điện áp đầu ra | 12-24 VDC (+20%, -15%) |
| Dòng điện đầu ra | 1,0 A mỗi điểm / 4,0 A mỗi nhóm ở 50 độ C / 3,0 A mỗi nhóm ở 60 độ C |
| Giảm điện áp đỉnh (BẬT) | 1,2 V tối đa |
| Dòng rò trạng thái tắt | 1 mA tối đa |
| Thời gian phản hồi tín hiệu | BẬT <= 2 ms, TẮT <= 2 ms |
| Bảo vệ ngắn mạch | Bảo vệ ngắn mạch điện tử (ESCP) theo nhóm |
| Cách ly galvanic | 1500 V từ trường đến logic / 500 V giữa các nhóm |
| Nhiệt độ lưu trữ | -20 đến +70 độ C |
| Độ ẩm | 5-95% RH, không ngưng tụ |
| Chứng nhận | Tiêu chuẩn công nghiệp của nhà sản xuất |
Đồng bộ hóa Logic Điều khiển Công nghiệp và Bộ truyền động
Mô-đun kết nối trực tiếp với bộ xử lý trung tâm qua khung xương tích hợp của baseplate, điều chỉnh 16 kênh kỹ thuật số nguồn để phù hợp với các quét logic do người dùng định nghĩa. Trao đổi dữ liệu tuân theo tốc độ truyền thông bus backplane tiêu chuẩn, đảm bảo chuyển đổi đầu ra lặp lại dưới 2 ms. Kiến trúc hỗ trợ mở rộng mật độ I/O thời gian thực thông qua cập nhật thanh ghi nội bộ phân đoạn. Mạch bảo vệ ngắn mạch điện tử (ESCP) liên tục giám sát ngưỡng dòng tải trên cả hai nhóm 8 kênh, hoạt động độc lập với chuỗi tương thích firmware flash để cách ly vòng lỗi hiện trường mà không buộc dừng toàn bộ hệ thống PLC.
Câu hỏi thường gặp
Hỏi: Mạch Bảo vệ Ngắn mạch Điện tử (ESCP) xử lý việc đặt lại ngắt mạch trên mô-đun này như thế nào?
Đáp: Khi vượt ngưỡng dòng quá tải, ESCP sẽ cắt nguồn cho nhóm 8 kênh bị ảnh hưởng và đèn LED báo lỗi màu đỏ sẽ sáng. Để đặt lại trạng thái ngắt, cần loại bỏ lỗi vật lý hiện trường và bật tắt lại lệnh logic tương ứng hoặc nguồn điện hệ thống.
Hỏi: Có thể tháo mô-đun IC693MDL742J ra khỏi khung giá khi bus backplane của hệ thống đang được cấp điện đầy đủ không?
Đáp: Không, thao tác hot-swap bị cấm trên cấu trúc backplane Series 90-30. Cần ngắt nguồn toàn bộ khung giá trước khi tháo hoặc lắp mô-đun để tránh hư hại điện áp tạm thời cho giao diện cổng logic.
Hướng dẫn lắp đặt hiện trường
- Gắn khung và lắp cơ khí: Căn chỉnh móc trên và dưới của mô-đun với khe cắm tương ứng trên baseplate Series 90-30. Xoay mô-đun xuống cho đến khi khối đầu cuối phía sau kết nối chắc chắn với các đầu nối backplane, sau đó siết chặt vít cố định.
- Phân phối nguồn bên ngoài phía hiện trường: Kết nối nguồn kích thích 12/24 VDC bên ngoài với các điểm đầu cuối độc lập dành cho Nhóm 1 và Nhóm 2. Đảm bảo mỗi đường dòng điện được bảo vệ cầu chì phù hợp để tránh hư hại cấu trúc do sự cố cách điện dây nghiêm trọng.
- Tách biệt dây tín hiệu: Giữ khoảng cách rõ ràng giữa các đường dây đầu ra DC và bất kỳ dây dẫn động cơ AC điện áp cao hoặc cáp biến tần tần số biến đổi. Sử dụng ống dẫn dây riêng biệt để tối đa hóa khả năng chống nhiễu chéo và loại bỏ các xung nhiễu cảm ứng.
