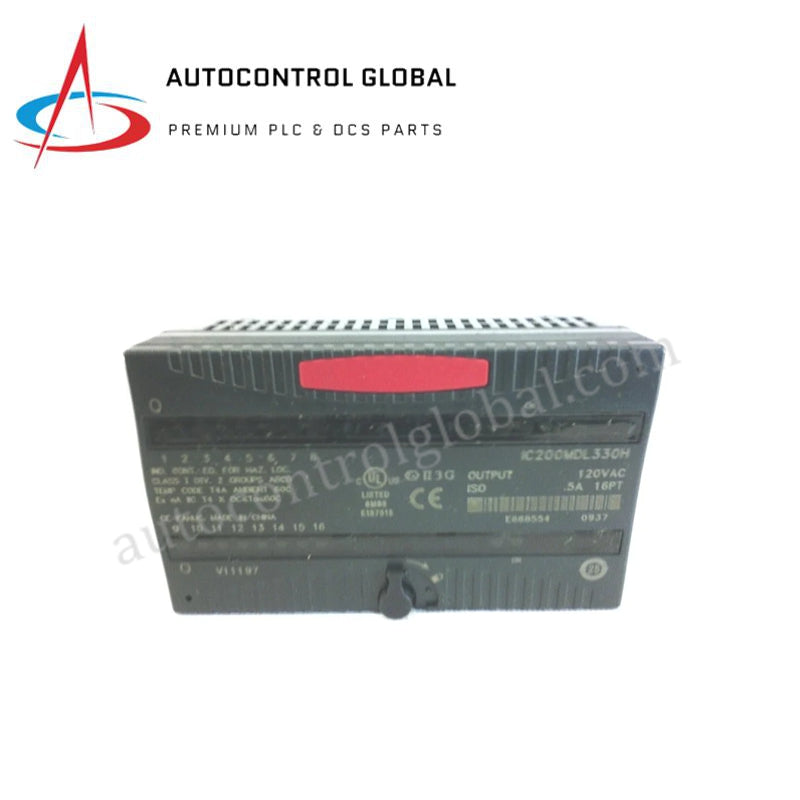

IC200MDL330H Mô-đun đầu ra số GE Fanuc 120 VAC 16 kênh
Manufacturer: GE Fanuc
-
Part Number: IC200MDL330H
Condition：New with Original Package
Product Type: Mô-đun đầu ra rời rạc
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Mô-đun đầu ra số GE Fanuc IC200MDL330H VersaMax
Được cấu hình để chuyển mạch tải 120 VAC trên các nền tảng VersaMax, GE Fanuc IC200MDL330H (Mô-đun đầu ra số IC200MDL330) thực hiện điều khiển vật lý/điện trực tiếp.
Phân tích hậu tố & ma trận model
IC200MDL330H là một cụm phần cứng có cấu hình cố định. Hậu tố "H" chỉ cấp độ sửa đổi phần cứng cụ thể, tích hợp lớp phủ môi trường tiêu chuẩn và gia cường kết cấu, đồng thời duy trì khả năng tương thích ngược về mặt vật lý và chức năng trên toàn bộ dòng backplane VersaMax.
Thông số kỹ thuật phần cứng
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Model | IC200MDL330H |
| Thương hiệu | GE Fanuc |
| Xuất xứ | Tham khảo nhãn thiết bị |
| Trọng lượng | 0.64 lbs (0.31 kg) |
| Kích thước | 110 mm x 66.8 mm x 50 mm |
| Nhiệt độ vận hành | -40 deg C đến +70 deg C |
| Điện năng tiêu thụ | Tối đa 140 mA ở 5 VDC (backplane) |
| Kênh đầu ra | 16 kênh cách ly điểm-điểm |
| Điện áp đầu ra danh định | 120 VAC (Phạm vi vận hành: 85-132 VAC, 47-63 Hz) |
| Dòng điện đầu ra tối đa | 0.5 A mỗi kênh (dòng khởi động 5 A trong tối đa 20 ms) |
| Cách ly giữa các kênh | 250 VAC liên tục, 1500 VAC trong 1 phút |
| Thời gian đáp ứng | Nhỏ hơn 0.5 chu kỳ AC (BẬT/TẮT) |
| Đèn LED chẩn đoán | 16 đèn LED trạng thái kênh, 1 đèn LED hệ thống OK |
Tốc độ truyền thông bus backplane & mở rộng mật độ I/O
Mô-đun giao tiếp với bộ giao diện VersaMax thông qua kiến trúc bus backplane nối tiếp tốc độ cao, sử dụng dòng logic tối đa 140 mA ở 5 VDC. Các mạch dập xung tích hợp cùng linh kiện chống xung MOV hấp thụ trực tiếp các quá độ chuyển mạch cảm ứng tại điểm tác động, qua đó duy trì tính toàn vẹn tín hiệu trên bus backplane. Ngoài ra, khả năng cách ly điện giữa các kênh ở mức 250 VAC liên tục cho phép định tuyến nguồn pha độc lập mà không gây nhiễu điện giữa các kênh hoặc tạo vòng lặp nối đất. Nhờ đó, bố cục mật độ cao 16 điểm mở rộng khả năng đấu dây hiện trường mà không cần thêm khe cắm carrier hoặc làm ảnh hưởng đến tính xác định của truyền thông backplane.
Câu hỏi thường gặp
H: Quy trình bắt buộc để thay nóng mô-đun trên carrier VersaMax đang hoạt động là gì?
Đ: Phải đảm bảo nguồn tải hiện trường cấp cho các đầu nối đầu ra 120 VAC được cách ly hoàn toàn trước khi nhả cần giữ carrier, vì tháo mô-đun khi đang có tải có thể khiến các chân tiếp điểm phát sinh hồ quang và làm suy giảm các đường nguồn backplane.
H: Mô-đun xử lý dòng khởi động cao do các thiết bị hiện trường cảm ứng như solenoid hoặc rơ-le lớn gây ra như thế nào?
Đ: Các biến trở oxit kim loại (MOV) tích hợp và mạng mạch dập xung RC bên trong giúp triệt tiêu các đỉnh điện áp, nhưng dòng điện cực đại tổng cộng không được vượt quá 5 A trong hơn 20 ms trên mỗi kênh để tránh gây hư hỏng vĩnh viễn cho các triac đầu ra bán dẫn.
Hướng dẫn lắp đặt tại hiện trường
Lắp carrier VersaMax bên dưới lên thanh DIN tiêu chuẩn 35 mm hoặc cố định trực tiếp vào tấm vỏ bằng các lỗ lắp được cung cấp. Trước khi gắn mô-đun vào carrier, kiểm tra độ chắc cơ khí của khối đầu nối dây hiện trường và xác minh dây được đi đúng cách. Kết nối từng nguồn AC riêng lẻ với mỗi mạch đầu ra cách ly, đồng thời duy trì sự phân tách nghiêm ngặt giữa hệ thống dây AC hiện trường và các bus tín hiệu DC nhạy cảm. Nối đất khung vỏ bằng dây dẫn đồng tiết diện lớn để đảm bảo các quá độ tần số cao được MOV tích hợp hấp thụ sẽ đi vòng qua mạch điều khiển backplane an toàn xuống đất.
