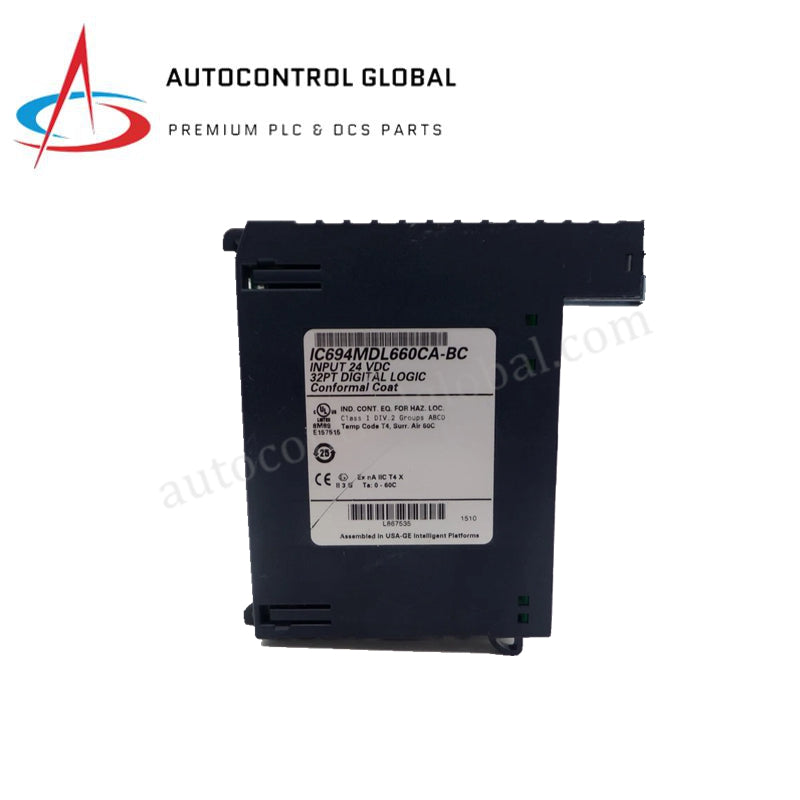

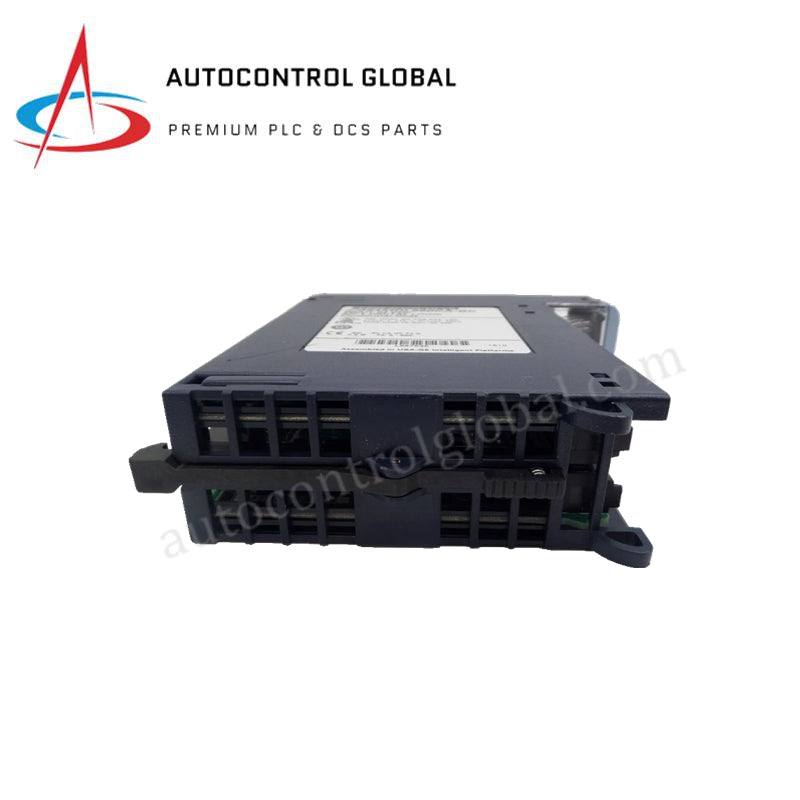

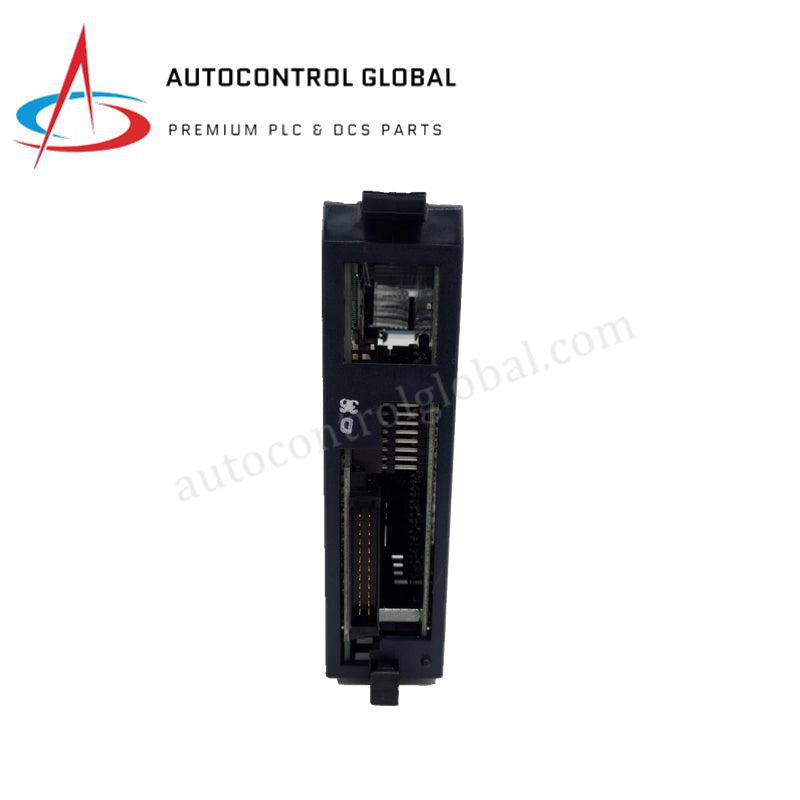

Bảng dữ liệu và Sổ tay Kỹ thuật IC694MDL660CA-BC GE Fanuc PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC694MDL660CA-BC
Condition：New with Original Package
Product Type: Mô-đun Đầu ra Kỹ thuật số
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC694MDL660CA-BC Dòng PACSystems RX3i
GE Fanuc IC694MDL660CA-BC, còn được gọi là GE Fanuc IC694MDL660 Mô-đun Đầu ra Kỹ thuật số, hoạt động như một thành phần phần cứng chuyên dụng để thực thi thiết bị hiện trường trong mạng lưới nền tảng PACSystems RX3i.
Thông số kỹ thuật phần cứng
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Mẫu mã | IC694MDL660CA-BC |
| Thương hiệu | GE Fanuc |
| Xuất xứ | Hoa Kỳ |
| Trọng lượng | 0,2 kg (0 lbs 8.0 oz) |
| Kích thước | 3,8 cm x 14,0 cm x 14,0 cm (1,5 in x 5,5 in x 5,5 in) |
| Nhiệt độ hoạt động | 0 đến +60 độ C |
| Tiêu thụ điện năng | 130 mA (từ phía logic backplane) |
| Loại đầu ra | Đầu ra DC logic dương |
| Số điểm | 32 đầu ra |
| Điện áp định mức | 12/24 VDC |
| Phạm vi điện áp | 12-24 VDC (+20%, -15%) |
| Dòng điện đầu ra | 0,5 A mỗi điểm (liên tục), tối đa 4,0 A mỗi nhóm ở 50 độ C |
| Điện áp sụt khi ON | <= 1,2 V DC |
| Dòng rò khi OFF | <= 1 mA |
| Thời gian phản hồi | ON <= 2 ms, OFF <= 2 ms |
| Bảo vệ | Bảo vệ ngắn mạch điện tử (theo nhóm) |
| Cách ly | 1500 VAC từ hiện trường đến logic, 500 VAC giữa các nhóm |
| Nhiệt độ lưu trữ | -20 đến +70 độ C |
| Độ ẩm | 5-95% RH, không ngưng tụ |
| Chứng nhận | Tuân thủ UL, CE, CSA |
Đồng bộ hóa Logic Điều khiển Công nghiệp và Bộ truyền động
Thẻ nguồn 32 điểm kết nối trực tiếp với bộ khung chủ, giải quyết các điều chỉnh trạng thái để mở rộng yêu cầu tỷ lệ mật độ I/O thời gian thực. Phần cứng phù hợp với tốc độ truyền thông bus backplane tiêu chuẩn, cho phép truyền dữ liệu trạng thái trong cửa sổ xử lý dưới 2 ms. Khối kỹ thuật số này thực hiện giám sát ngắn mạch điện tử nghiêm ngặt theo nhóm, xác nhận ranh giới điện độc lập với các quy trình tương thích firmware flash đang hoạt động. Bộ lọc rời tích hợp hoạt động cùng các đường dữ liệu khu vực để duy trì mạng Profinet / EtherNet/IP xác định, hấp thụ nhiễu đường truyền đồng thời bảo vệ mảng logic bên trong khỏi hiện tượng phản hồi cảm ứng.
Câu hỏi thường gặp
Hỏi: Giới hạn dòng điện và tải trên backplane khi thiết lập nhiều mô-đun đầu ra 32 điểm là gì?
Đáp: Thẻ lấy 130 mA từ bus logic nội bộ. Khi lắp đặt trong các giá đỡ mật độ cao, kỹ sư phải tính tổng dòng milliamp để tránh quá tải mô-đun nguồn của khung.
Hỏi: Mô-đun đầu ra kỹ thuật số này có hỗ trợ hot-swap trong nền tảng giá đỡ PACSystems RX3i không?
Đáp: Có, mô-đun hỗ trợ chèn và tháo hot-swap vật lý trong các khe khung RX3i đang hoạt động. Tuy nhiên, tháo mô-đun khi đang chạy sẽ làm gián đoạn vòng hiện trường ngay lập tức, có thể gây lỗi khóa liên động xuống mạng công nghiệp rộng hơn.
Hướng dẫn lắp đặt hiện trường
- Gắn và căn chỉnh khung: Căn chỉnh móc trên và dưới của mô-đun với các hướng dẫn khe RX3i đã chọn. Đẩy mô-đun xuống chắc chắn vào các đầu nối backplane cho đến khi chốt trên khóa hoàn toàn, sau đó siết chặt vít giữ.
- Đi dây hiện trường và cách ly nhóm: Đi dây 32 đầu ra qua 4 nhóm độc lập, mỗi nhóm 8 điểm. Xác minh nguồn điện 12/24 VDC bên ngoài tuân thủ giới hạn điện áp +20% / -15% để duy trì mức chuyển đổi danh định.
- Tiếp đất chống nhiễu và tách cáp: Gom tất cả các đường DC hiện trường vào các máng dây riêng biệt, tránh xa các đường AC điện áp cao hoặc mạch điều khiển động cơ. Nối lớp chống nhiễu cáp bên ngoài với thanh tiếp đất chính của vỏ để ngăn chặn nhiễu tín hiệu gây ra trên các đường tín hiệu.
