Bảng dữ liệu & Hướng dẫn sử dụng IC695PSD140CA GE Fanuc PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695PSD140CA
Condition：New with Original Package
Product Type: Mô-đun Nguồn Cấp PLC
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

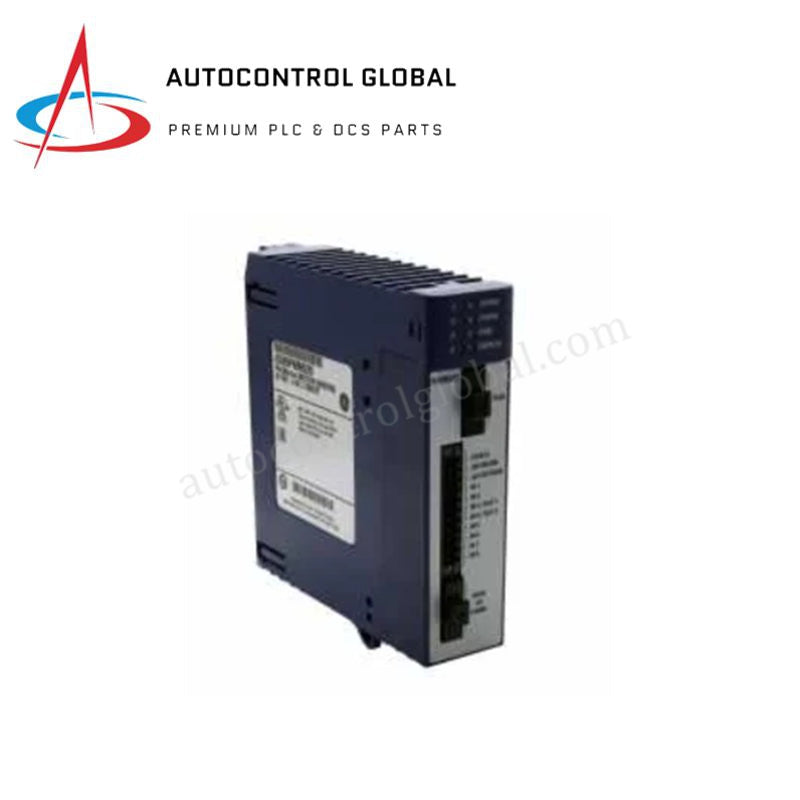

Mô-đun Nguồn Điện Đa Năng GE Fanuc IC695PSD140
GE Fanuc IC695PSD140CA, còn được liệt kê dưới tên IC695PSD140 Mô-đun Nguồn Điện Đa Năng, hoạt động như một thành phần phần cứng chuyên dụng để điều chỉnh điện áp và phân phối điện trong các PACSystems RX3i Universal Backplanes.
Thông số Kỹ thuật Phần cứng
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Mẫu mã | IC695PSD140CA / IC695PSD140 |
| Thương hiệu | GE Fanuc (Emerson Automation) |
| Xuất xứ | Hoa Kỳ |
| Trọng lượng | 0,40 kg (0,88 lbs) |
| Kích thước | Kích thước mô-đun khe đơn tiêu chuẩn PACSystems RX3i |
| Nhiệt độ hoạt động | 0 đến 60 độ C |
| Điện áp đầu vào danh định | 24 VDC |
| Phạm vi điện áp đầu vào hoạt động | 18 đến 30 VDC |
| Công suất tối đa | Tải tổng 40 W |
| Điện áp đầu ra nội bộ | +5,1 VDC, +3,3 VDC, đầu ra Relay 24 VDC |
| Hỗ trợ dự phòng | Chế độ dự phòng song song N+1, hỗ trợ đến 4 mô-đun giống hệt nhau |
| Thực thi chia sẻ tải | Mạch chia sẻ tải chủ động tích hợp |
| Rào cản cách ly | Không có (đất đầu vào tham chiếu trực tiếp với đất backplane) |
| Điều khiển bảng điều khiển trước | Công tắc gạt (điều khiển điện áp đầu ra; không cách ly đầu vào dòng điện) |
| Bảo vệ lớp vật lý | Lớp phủ bảo vệ chống môi trường khắc nghiệt (phiên bản CA) |
| Tín hiệu trạng thái hiển thị | Đèn LED phía trước cho nguồn, lỗi P/S, quá tải, quá nhiệt |
| Cỡ dây đầu cuối | Dây đồng 14 đến 22 AWG, 1 dây mỗi đầu nối |
Hỗ trợ Dự phòng và Thực thi Chia sẻ Tải Chủ động
GE Fanuc IC695PSD140CA tích hợp logic theo dõi nội bộ để thực hiện cấu hình song song N+1 khi được lắp cạnh nhau với tối đa ba mô-đun nguồn giống hệt trên một RX3i Universal Backplane. Bố trí này phân phối dòng điện hoạt động đồng đều trên các đường ray nội bộ, đảm bảo cân bằng nhiệt độ các thành phần và duy trì tốc độ truyền thông bus backplane trong các khoảng thời gian giao dịch cao điểm. Mạch chia sẻ tải chủ động trên bo mạch xử lý điều chỉnh tải động trong quá trình vận hành mà không gây sụt áp trên các bus 5,1 VDC hoặc 3,3 VDC. Việc kết hợp phần cứng 40 W này với các biến thể nguồn công suất thấp hơn như IC695PSD040 hoặc IC695PSA040 bị nghiêm cấm, vì trở kháng nguồn không khớp sẽ vô hiệu hóa logic chia sẻ tải và có nguy cơ quá tải mô-đun.
Câu hỏi Thường gặp
H: Mô-đun nguồn này có thể thay nóng khi hệ thống PACSystems RX3i đang chạy không? Đ: Không. Mặc dù một số thẻ I/O RX3i cho phép cắm nóng, các đường phân phối nguồn trên Universal Backplane không có khóa cách ly điện cho loại mô-đun này. Tất cả các đường điện đầu vào 24 VDC chính phải được cách ly trước khi cắm hoặc tháo để tránh tia hồ quang hoặc gián đoạn các đường bus xử lý backplane đang hoạt động.

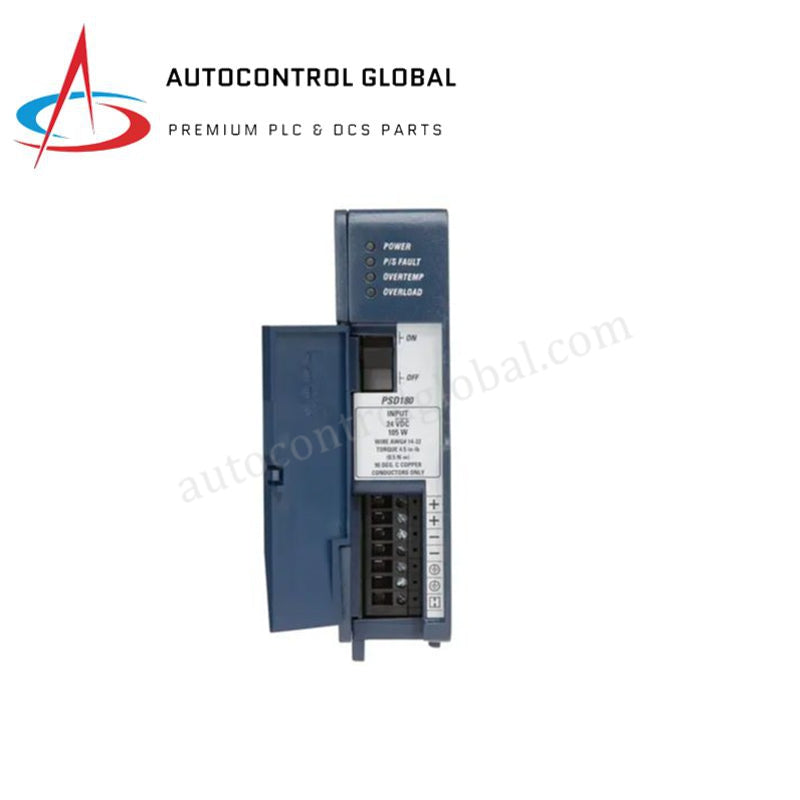

H: Chức năng cơ học của công tắc gạt trên mặt trước là gì? Đ: Công tắc gạt bật/tắt phía trước cách ly các mạch đầu ra thứ cấp nội bộ (+5,1 VDC, +3,3 VDC và Relay 24 VDC) khỏi các đường mạch backplane. Nó không ngắt nguồn điện trường 18 đến 30 VDC từ thanh đầu vào, nghĩa là điện áp tại các đầu cuối trường vẫn tồn tại ngay cả khi công tắc ở vị trí tắt.
Hướng dẫn Lắp đặt Tại Hiện trường
- Phân bổ khe khung: Trượt mô-đun nguồn khe đơn vào khe được chỉ định trên RX3i Universal Backplane. Đảm bảo móc nhựa trên và dưới khóa chắc vào thanh khung để giảm rung động công nghiệp cộng hưởng.
- Hạn chế đấu dây đầu cuối: Bóc vỏ dây nguồn 24 VDC theo tiêu chuẩn công nghiệp, cố định một dây đồng từ 14 đến 22 AWG vào mỗi điểm đầu cuối riêng biệt. Không đấu dây đôi vào các khối đầu cuối vì mô-men xoắn không cân bằng sẽ gây lỏng kết nối và sinh nhiệt cục bộ.
- Đấu nối đất che chắn môi trường: Vì mô-đun không có cách ly điện đầu vào với backplane, hãy kết nối một dây đồng đất chịu tải lớn, trở kháng thấp từ cọc đất trung tâm backplane trực tiếp đến tấm đất chính của vỏ thiết bị. Bố trí này ngăn chặn các xung nhiễu điện làm sai lệch trạng thái logic bộ xử lý địa phương.
