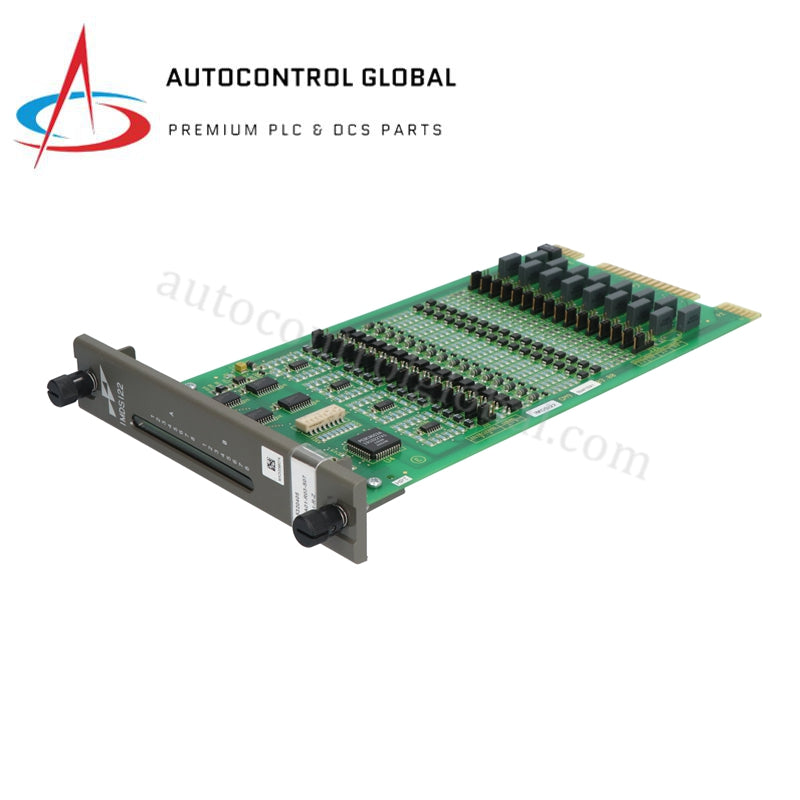

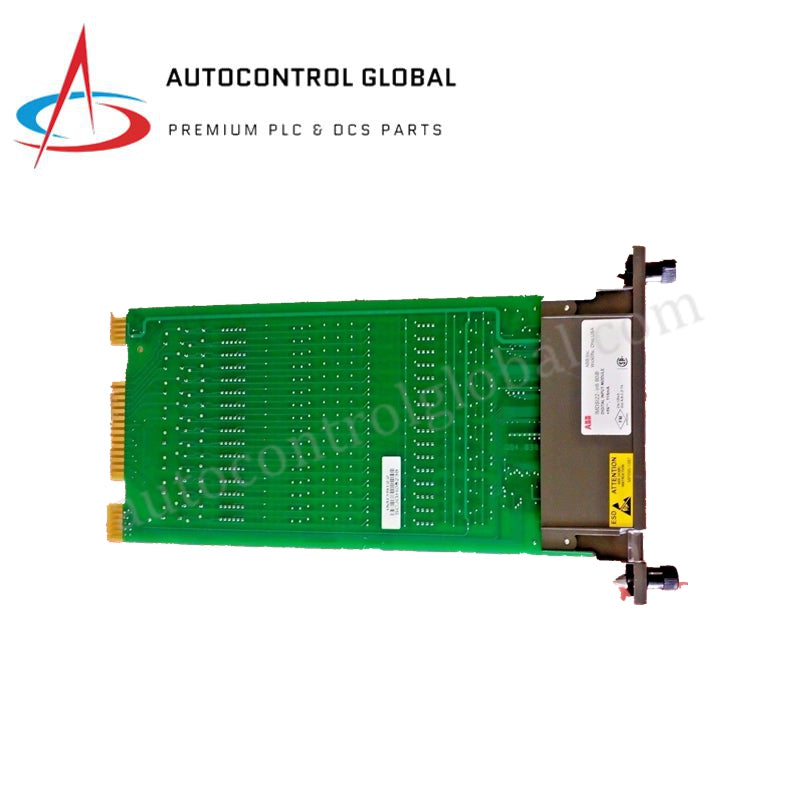

Mô-đun đầu vào kỹ thuật số INFI 90 16 kênh | ABB IMDSI22 Bailey

Mô tả sản phẩm

Xử lý Tín hiệu Rời mật độ cao

Chi tiết IMDSI22 (Mẫu: IMDSI22) là mô-đun đầu vào kỹ thuật số hiệu suất cao được thiết kế cho Hệ thống Điều khiển Phân tán ABB Bailey INFI 90 (DCS) và nền tảng Symphony Harmony. Nó hoạt động như một giao diện quan trọng để thu thập 16 tín hiệu rời (bật/tắt) độc lập từ các thiết bị hiện trường như công tắc giới hạn, cảm biến khoảng cách, và các nút nhấn. Chi tiết IMDSI22 (Số phần: IMDSI22) chuyển đổi các tín hiệu thô từ hiện trường thành dữ liệu kỹ thuật số cho Bộ xử lý Đa chức năng của hệ thống, đảm bảo giám sát chính xác và thực thi logic trong các môi trường công nghiệp quan trọng.

Thông số kỹ thuật chi tiết

Chi tiết IMDSI22 (IMDSI22) được thiết kế để chịu được nhiễu điện trong khi cung cấp cập nhật tín hiệu tốc độ cao cho bảng mạch DCS.

• Nhà sản xuất: ABB / Bailey

• Số model: IMDSI22

• Tương thích Hệ thống: INFI 90, Symphony Harmony, Mạng 90

• Kênh đầu vào: 16 đầu vào kỹ thuật số độc lập

• Loại tín hiệu đầu vào: 24 VDC Tiếp điểm rời hoặc Tiếp điểm khô

• Dải điện áp: 18 VDC đến 30 VDC

• Tiêu thụ dòng điện đầu vào: 7 mA mỗi kênh ở điện áp danh định

• Cách ly: Cách ly quang học (Giữa các kênh và giữa kênh với hệ thống)

• Chẩn đoán trạng thái: Mảng đèn LED mặt trước cho nguồn và hoạt động từng kênh

• Bảo vệ phần cứng: Tích hợp bảo vệ chống sét và điện áp đột biến

• Nhiệt độ hoạt động: 0 °C đến +60 °C (32 °F đến 140 °F)

• Nhiệt độ lưu trữ: -40 °C đến +85 °C

• Kích thước: 17.8 cm x 5.1 cm x 22.8 cm (Hồ sơ Giá Bailey 3U tiêu chuẩn)

• Trọng lượng tịnh: 0.5 kg (1.1 lbs)

• Lắp đặt: Lắp đặt Giá Module Bailey tiêu chuẩn
