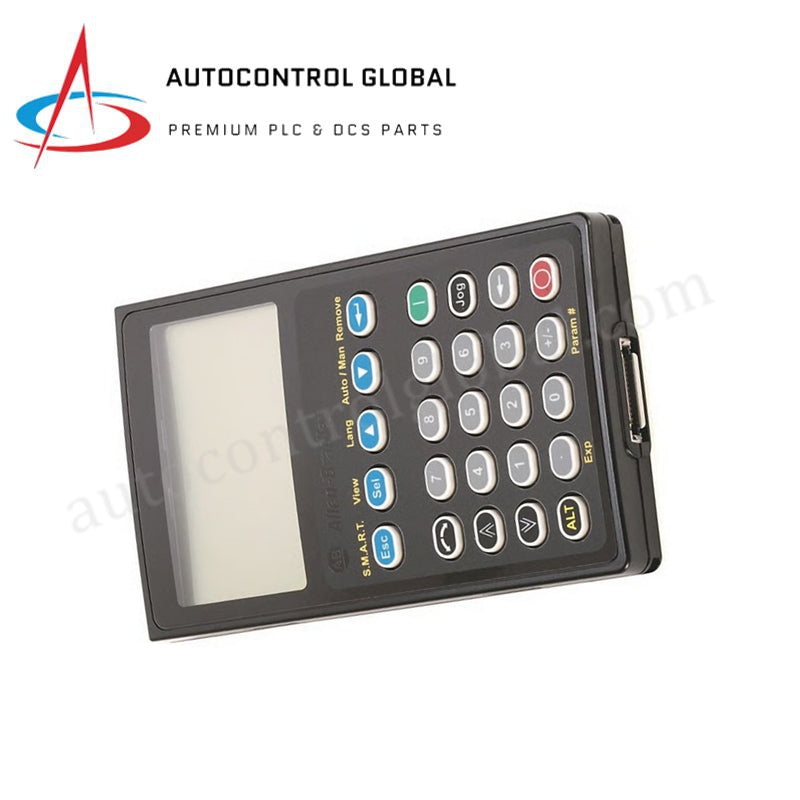

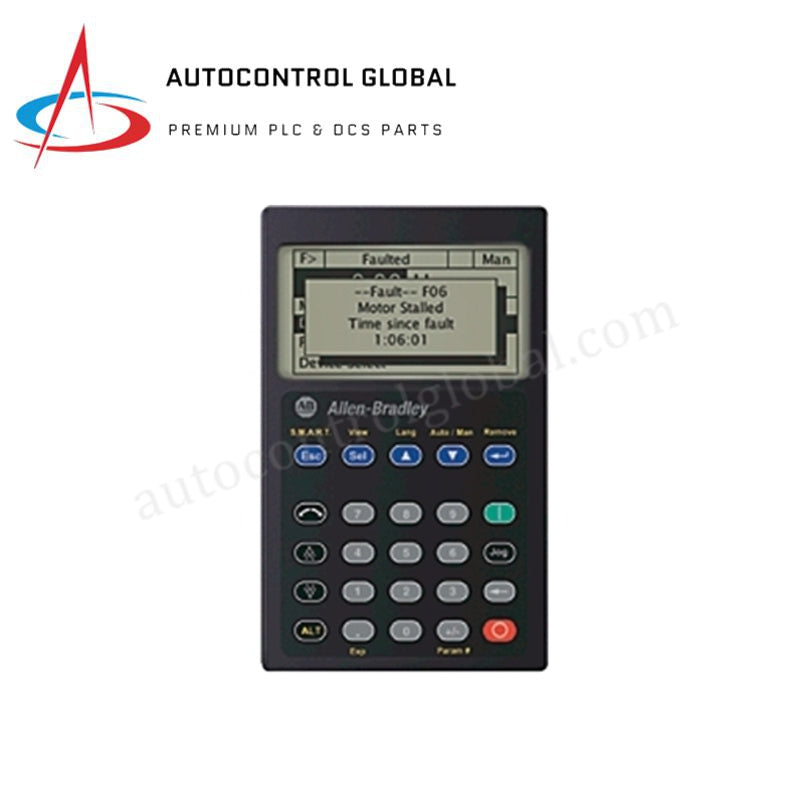

Mô-đun Giao diện Người dùng Allen-Bradley 20-HIM-A3 PowerFlex với Bàn phím LCD Số

Mô tả Sản phẩm

 20-HIM-A3 (20-HIM-A3) là một Mô-đun Giao diện Người dùng (HIM) hiệu suất cao được thiết kế đặc biệt cho các bộ biến tần AC PowerFlex 7-Class của Allen-Bradley, bao gồm các dòng PowerFlex 70 và PowerFlex 700. Thiết bị Series C này, với Phiên bản Phần mềm 6.001, cung cấp giao diện vận hành tại chỗ thiết yếu để quản lý trực tiếp bộ biến tần. Nó được trang bị màn hình LCD số độ tương phản cao và bàn phím cảm ứng, cho phép nhân viên bảo trì thực hiện cấu hình tham số theo thời gian thực, chẩn đoán nâng cao và điều khiển động cơ thủ công mà không cần máy tính hoặc phần mềm bên ngoài.

Như một giải pháp giao diện đa năng,  20-HIM-A3 (20-HIM-A3) hỗ trợ cả lắp đặt "Gắn trên bộ biến tần" (cắm trực tiếp vào cổng giao tiếp của bộ biến tần) và lắp đặt từ xa để truy cập cửa tủ điều khiển. Cấu trúc điều hướng trực quan giúp nhanh chóng khắc phục sự cố bằng cách hiển thị mã lỗi mô tả và chỉ báo trạng thái bộ biến tần. Mặc dù Rockwell Automation chính thức ngừng sản xuất mẫu này vào ngày 31 tháng 10 năm 2023, nó vẫn là thành phần quan trọng cho việc bảo dưỡng và vận hành các hệ thống biến tần PowerFlex cũ trên toàn thế giới.

Thông số Kỹ thuật Chi tiết

 20-HIM-A3 Series C tuân theo các thông số kỹ thuật công nghiệp sau:

• Nhà sản xuất: Allen-Bradley (Rockwell Automation)

• Mã sản phẩm: 20-HIM-A3

• Dòng sản phẩm: PowerFlex 7-Class (Kiến trúc lớp)

• Loại vận hành: Bàn phím số với phím điều hướng

• Loại màn hình: LCD đơn sắc (Có đèn nền)

• Điện áp hoạt động: 12V DC (Lấy từ bộ biến tần chủ)

• Dòng điện tiêu thụ: 140 mA

• Phiên bản phần mềm: V6.001 (Series C)

• Giao tiếp: DPI (Giao diện Phụ kiện Bộ biến tần)

• Tiêu chuẩn bảo vệ vỏ: IP20 (Khi gắn trên bộ biến tần); IP66 (Khi dùng bộ phụ kiện lắp đặt từ xa tùy chọn)

• Nhiệt độ hoạt động: 0 đến 50 °C (32 đến 122 °F)

• Trọng lượng: 0,20 lbs (0,09 kg)

• Kích thước: 90 mm x 35 mm x 120 mm

Tính Năng Hiệu Suất Chính

• Điều hướng Menu Linh hoạt: Có màn hình LCD dễ đọc hỗ trợ nhiều ngôn ngữ và cung cấp mô tả rõ ràng về các tham số.

• Nhập số đầy đủ: Bàn phím số chuyên dụng cho phép nhập điểm đặt ngay lập tức, nhanh hơn nhiều so với việc cuộn qua các giá trị.

• Thiết kế Tháo lắp Nhanh: Có thể lắp hoặc tháo khi bộ biến tần đang hoạt động, giúp chẩn đoán nhanh trên nhiều máy móc.

• Phím điều khiển thủ công: Bao gồm các phím "Khởi động", "Dừng", "Tiến/Lùi" và "Điều khiển từng bước" dành riêng cho việc thử nghiệm và vận hành tại chỗ.

• Chức năng Sao chép: Cho phép người dùng lưu bộ tham số bộ biến tần vào bộ nhớ trong của HIM và tải lên bộ biến tần khác, đảm bảo cấu hình đồng nhất cho các thiết bị tương tự.
