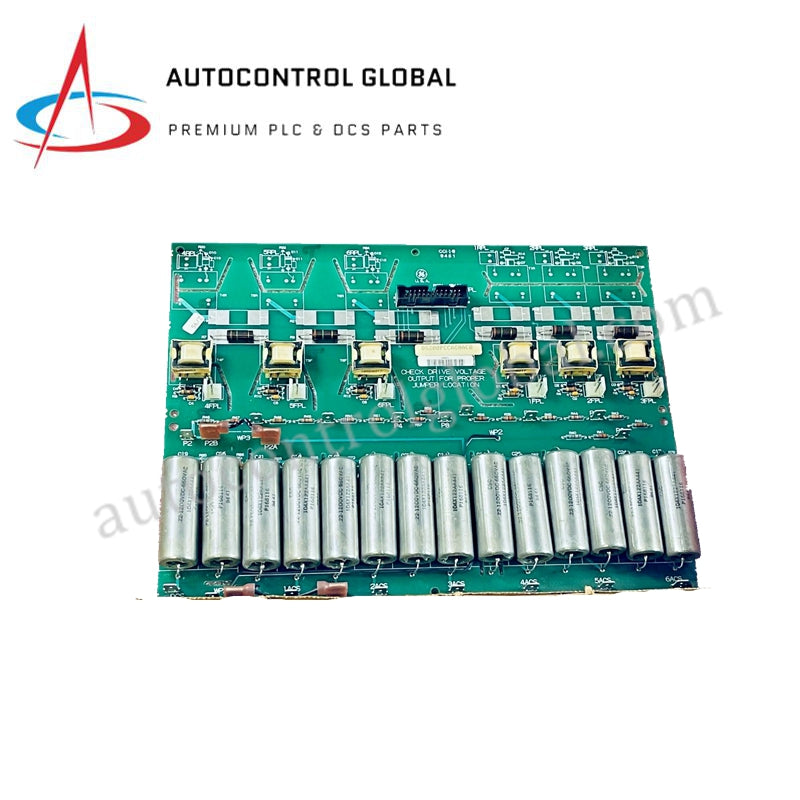

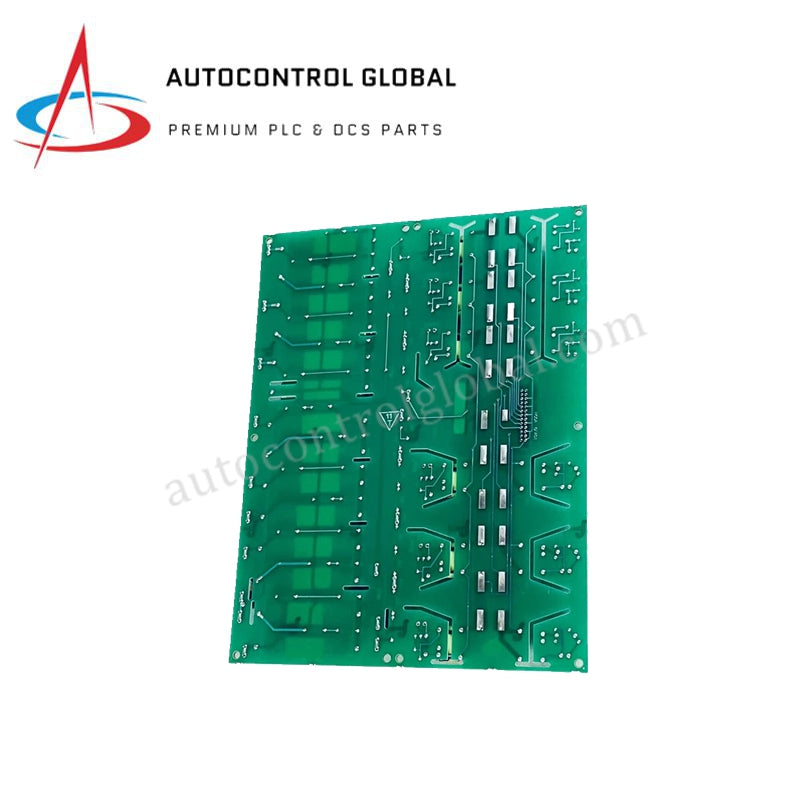

Bảng Giao Diện Chuỗi Speedtronic | DS200SIOBG1AAA GE

Mô Tả Sản Phẩm

DS200SIOBG1AAA là một bo mạch Đầu vào/Đầu ra nối tiếp (SIOB) có độ tin cậy cao, được thiết kế cho hệ thống điều khiển tua-bin General Electric Speedtronic Mark V. Module này đóng vai trò là cầu nối giao tiếp chính giữa bộ điều khiển lõi Mark V và các thiết bị ngoại vi khác nhau, quản lý các luồng dữ liệu quan trọng cần thiết cho việc giám sát tua-bin theo thời gian thực và phối hợp hệ thống phụ trợ. Bằng cách cung cấp giao diện tập trung cho các giao thức nối tiếp, DS200SIOBG1AAA đảm bảo trao đổi dữ liệu có tính xác định trên mạng điều khiển.

Trang bị nhiều kênh giao tiếp tiêu chuẩn công nghiệp, bao gồm RS-232 và RS-485, bo mạch này xử lý cả định tuyến tín hiệu rời rạc và tín hiệu tương tự với độ chính xác cao. Để duy trì tính toàn vẹn hệ thống trong môi trường phát điện khắc nghiệt, DS200SIOBG1AAA tích hợp cách ly điện tiên tiến trên tất cả các cổng giao tiếp, hiệu quả trong việc giảm nhiễu điện từ (EMI) và ngăn ngừa vòng đất. Bộ chẩn đoán tích hợp bao gồm bộ đếm thời gian watchdog phần cứng và logic tự kiểm tra, cung cấp giám sát liên tục sức khỏe liên kết nối tiếp và đảm bảo phát hiện lỗi nhanh chóng trong quá trình vận hành.

Thông Số Kỹ Thuật

• Mã Model: DS200SIOBG1AAA

• Nền Tảng Điều Khiển: GE Speedtronic Mark V

• Loại Bo Mạch: Bo mạch Đầu vào/Đầu ra nối tiếp (SIOB)

• Cổng Giao Tiếp: Nhiều kênh nối tiếp RS-232 và RS-485

• Hỗ Trợ Tín Hiệu: Tối ưu cho định tuyến dữ liệu rời rạc/tương tự và đường hầm nối tiếp

• Cấp Độ Cách Ly: Cách ly điện tích hợp cho mỗi cổng để chống nhiễu

• Chẩn Đoán: Tự kiểm tra tích hợp (BIST) và giám sát watchdog phần cứng

• Cấu Trúc Giao Diện: Đầu nối mặt sau mật độ cao cho tích hợp vào giá đỡ Mark V

• Nhiệt Độ Hoạt Động: -20 °C đến +60 °C (-4 °F đến 140 °F)

• Nhiệt Độ Lưu Trữ: -40 °C đến +85 °C

• Kích Thước Bo Mạch: 170 mm x 90 mm

• Trọng Lượng Tịnh: 0.3–0.5 kg

• Tiêu Chuẩn Tuân Thủ: IEC 61326-1 (Tiêu chuẩn EMC công nghiệp)

Ứng Dụng & Tích Hợp Hệ Thống

DS200SIOBG1AAA thường được lắp đặt trong lõi <I> hoặc <C> của bảng điều khiển Mark V để hỗ trợ giao tiếp với Giao diện Người-Máy (HMI), máy in và các trạm giám sát từ xa. Nó đóng vai trò quan trọng trong truyền dữ liệu khoảng cách xa, nơi tín hiệu vi sai RS-485 được yêu cầu để vượt qua nhiễu điện trên các đoạn cáp dài. Với vai trò trong truyền dữ liệu tua-bin, phiên bản "AAA" của bo mạch này biểu thị cấu hình linh kiện cụ thể và khả năng tương thích ngược với các cấu hình SIOB tiêu chuẩn của Mark V.

Câu Hỏi Thường Gặp

Bo mạch DS200SIOBG1AAA có yêu cầu driver phần mềm cụ thể không? Các tham số giao tiếp như tốc độ baud, parity và bit dừng cho DS200TCQAG1BHF-W01 được cấu hình trong cài đặt EEPROM của hệ thống Mark V. Bo mạch hoạt động như một lớp phần cứng trong suốt sau khi cấu hình phần mềm được tải xuống lõi.

Tôi có thể sử dụng bo mạch này cho giao tiếp quang không? DS200SIOBG1AAA cung cấp các giao diện nối tiếp dựa trên đồng (RS-232/485). Nếu cần cách ly quang cho mạng lưới nhà máy khoảng cách xa, phải sử dụng bộ chuyển đổi phương tiện bên ngoài kết hợp với các cổng nối tiếp của bo mạch này.
